ECO-DRAIN 电子冷凝水排放器


零压缩空气损失

冷凝水排放器可从压缩空气系统去除分散到离心分离器、储气罐、冷冻式干燥机和过滤器中的冷凝水。因此,它们成为高效压缩空气处理和无中断压缩空气供应不可或缺的组成部分。

Kaeser 的 ECO-DRAIN 电子冷凝水排放器具有极高的成本效益和可靠性。这归功于不受冷凝水量影响的控制策略、防尘阀机构和可联网的警报触点(适用于 31 和更高型号)。

ECO-DRAIN 冷凝水排放器适用于高达 1700 m³/min 的压缩机流量。Kaeser 还为特殊应用提供合适的产品型号,例如侵蚀性冷凝水,高达 63 bar 的工作压力,以及在真空或霜冻区域中使用。

您获得的优势

  • 零压缩空气损失:
    当 ECO-DRAIN 的电容式液位传感器报告达到最大冷凝水液位时,其智能控制电子元件会在恰当时间打开和关闭阀膜片 – 排放所收集的冷凝水,而不会造成压缩空气损失 – 这当然节约了能源。
  • 可靠的排放 – 即使在污染条件下:
    电容式液位传感器用于检测冷凝水加注液位,并且没有容易发生故障的机械零件。连接至阀门的导向管路始终保持清洁无尘。此外,上游膜片阀的使用还显著增大了直径。所有这些特性相结合,即便是在严重污染的条件下或是使用纯油时,也能提供可靠的排放。
  • 维护简单 – 无需专家:
    用于 30、31 和 32 型的维修单元以一个总成提供所有维护部件。锁定到位并接合控制单元时会发出“咔嗒”声,防止出现密封件更换错误。维修单元在交付前经过完整的功能测试,具有明显更长的使用时间间隔,并且无需电子设备专家即可更换。

完美搭配:AQUAMAT 油/水分离器
AQUAMAT 冷凝水处理系统

我们的建议:在排放到使用 AQUAMAT 油/水分离器的常规废水系统中之前,请使用具有成本效益且符合法律规范的冷凝水处理方法。



产品详情

设计

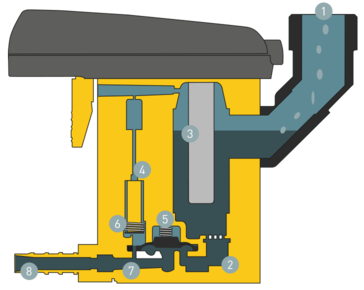

ECO-DRAIN 冷凝水排放器 – 设计
  1. 冷凝水进口
  2. 收集罐
  3. 液位传感器
  4. 电磁阀
  5. 阀膜片
  6. 平衡管路
  7. 阀座
  8. 排放管路
集成到压缩空气站内

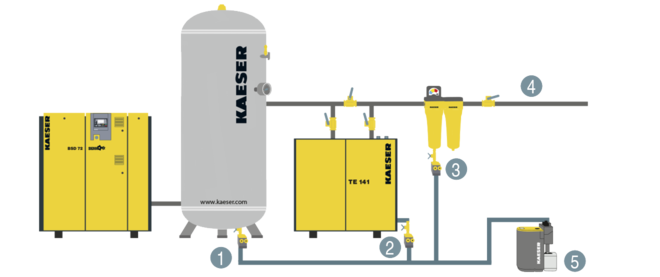

ECO-DRAIN 冷凝水排放器:集成到压缩空气站内
  1. ECO-DRAIN
  2. ECO-DRAIN
  3. ECO-DRAIN
  1. 压缩空气管网
  2. AQUAMAT

所有收集点都必须具有可靠的冷凝水排放方式。采用电子控制式冷凝水排放器可获得最佳效果。

技术规格

您可在本手册中找到技术规格:
