10.5 - 34 m³/min 节能型 SECOTEC 冷冻式干燥机

紧凑节能型冷冻式干燥机具有令人印象深刻的潜热存储量

Kaeser 著名的 SECOTEC 工业质量冷冻式干燥机(此处显示的是 TE 和 TF (*) 系列)长期以来一直以其稳定的压力露点性能、卓越的可靠性以及较低的整体生命周期成本而受到重视。

与创新的 SECOPACK LS 潜热存储热交换器系统和 SIGMA CONTROL SMART 控制器相结合,这些新一代的先进干燥机在能源效率、紧凑设计和用户友好性方面设立了新的标准。

  • 耐腐蚀空气管道和铝制热交换器(冷凝器和 SECOPACK LS)可提供优异的耐久性
  • 可选的 Modbus TCP 通信模块可集成在 SIGMA NETWORK 中

您获得的优势

  • 能源节约:
    TE 和 TF 冷冻式干燥机在干燥每 m³/min 的空气时所需的功率均低于 97 W (ISO 7183 A1)。得益于节能控制,在部分负载运行时,多余的冷却功率可以临时存储在热质量中,之后的冷却便不再需要消耗能量。快速响应的 SECOPACK LS 热交换器系统可始终确保稳定的压力露点。
  • 直观操作:
    SIGMA CONTROL SMART 电子控制器可提供简单直观的操作。消息存储器、组件特定的运行计时器以及维护定时器可以有效地监控和分析运行数据。无源触点和可选的 Modbus TCP 通信模块能够轻松地与 SIGMA AIR MANAGER 4.0 等主控制器进行联网。
  • 优化的紧凑型设计:
    创新的 SECOPACK LS 热交换器系统的热质量腔体装满了相变材料。其显著更高的储热密度意味着,与传统存储介质相比,其实现相同容量所需的存储材料减少了 98%。因此,压力露点存储容量的稳定性与大幅降低的空间需求息息相关。优化的流动路径最大限度地减少了压力损失,从而有助于提升 SECOTEC 干燥机的效率。

* 冷冻式干燥机含有氟化 R-134a 制冷剂。



产品详情

降低生命周期成本!
KAESER 生命周期成本管理

得益于循环控制系统和高存储密度,无论负载如何,新一代 SECOTEC 冷冻式干燥机在干燥每 m³/min 的空气时所需的功率均低于 97 W (ISO 7183 A1)。

相对于市场上的其他典型系统,多余的冷却功率不会被浪费,而是用于冷却热质量。冷却后,它反过来会为压缩空气干燥提供冷却,无需额外的电力。

此外,新设计还确保了最低的维护需求,维修工作也更简单快捷。


要了解有关 KAESER 如何降低生命周期成本的更多信息?

SECOTEC – 在所有条件下节能

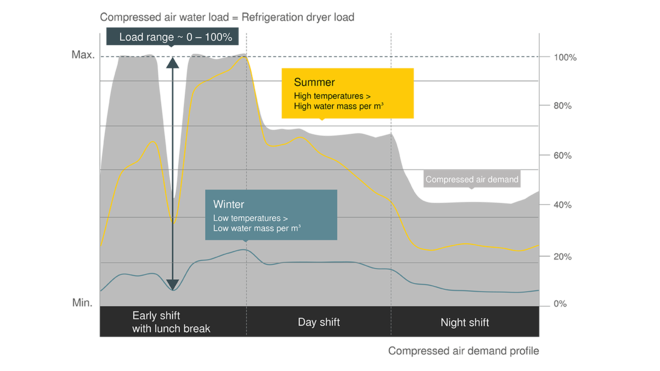

冷冻式干燥机的负载不仅取决于要进行干燥的压缩空气量(灰色区域),更取决于进入的压缩空气的含水量。水量(湿度)会随着温度的升高而增加,因此冷冻式干燥机的负载会在高环境温度下急剧增加,例如在夏季时(黄色曲线)。

相反,当冬季温度下降时(青绿色曲线),冷冻式干燥机上的负载减少。为了在所有这些波动期间保持稳定的压力露点,冷冻式干燥机应始终能够在峰值负载期间提供足够的性能,并且还应留有额外的容量。

与流量和温度范围类似,冷冻式干燥机始终在 0 到 100% 的负载范围内运行。由于 SECOTEC 存储控制确保了在此整个负载范围内仅会根据需要使用能源,因此用户可从出色的节约中受益。

节能效果
得益于存储控制的最大能源节约
得益于 SECOTEC 冷冻式干燥机存储控制的最大能源节约

冷冻式干燥机的工作循环始终在 0 和 100% 之间波动。与传统的部分负载控制系统不同,SECOTEC 存储控制可精确调整所有负载阶段的电能消耗。

这使得与以平均 40% 容量运行的带有热气旁通控制器的冷冻式干燥机相比,SECOTEC 冷冻式干燥机可节约几乎 60% 的能源成本。

相对于传统系统,SECOTEC 干燥机的热质量始终保持冷却。这意味着即使在启动阶段,也可以有效地干燥压缩空气。热质量周围的高质量隔热层也有助于将能耗降到最低。通过 SECOTEC 冷冻式干燥机,压缩空气干燥能够以出色的能源效率进行,并且其高热质量容量使其对设备的影响非常小。

低磨损运行下达到最佳干燥效果

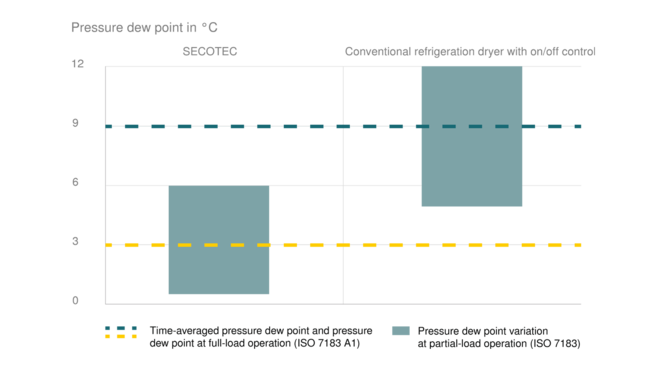

通过 SECOTEC 冷冻干燥机实现最佳的干燥性能和对环境无害的运行

SECOTEC 冷冻式干燥机可在所有负载阶段确保稳定的压力露点。干燥后的压缩空气可以冷却到 + 3°C(= 可实现的压力露点),并且空气冷凝中没有水分。即使在更高的环境温度下,这也会确保对下游压缩空气系统和耗气设备的最佳防护。

具有开关运行模式但没有额外热质量的传统冷冻式干燥机将热交换器材料本身作为热质量。因此,在这些干燥机中,需要更加频繁地打开和关闭制冷压缩机和风扇电机,以便保持所需的冷却性能。为了减少开关频率和磨损,因此仅在更高的压力露点下打开制冷剂回路。由此产生的压力露点波动会对干燥性能产生负面影响。这可能会产生风险,因为即使在相对压缩空气湿度为 40% 时也能够产生腐蚀 – 因此即使没有冷凝水形成也会发生腐蚀。

另一方面,由于其高热储存容量,SECOTEC 冷冻式干燥机可确保材料友好的运行。热质量充满后,制冷压缩机和风扇电机可以保持关闭更长时间,而不会影响压力露点稳定性。

设备

制冷剂回路

制冷剂回路包含

  • 涡旋式压缩机
  • 配有风扇的铝制微通道冷凝器
  • 安全压力开关
  • 热质量
  • 过滤器干燥机
  • 恒温膨胀阀
  • SECOPACK LS 铝制热交换器系统
  • 温度和压力传感器

SECOPACK LS

  • 采用铝块设计的空气/空气和空气/制冷剂热交换器
  • 采用相变材料的集成式热质量腔体
  • 冷凝水分离器
  • 隔热

SIGMA CONTROL SMART

SIGMA CONTROL SMART:带有彩色显示屏的电子控制器

  • 配有彩色显示屏的电子控制
  • 非特定语言菜单导航
  • 露点趋势显示屏
  • 显示当前运行数据和消息的 P&I 图
  • 事件内存
  • 运行计时器
  • 维护定时器

无源继电器触点

  • “故障”和“制冷压缩机正在运行”维修消息
  • “维护/警告”和“压力露点高”警告消息
  • 运行计时器
  • 维护定时器

冷凝水排放

  • 冷凝水入口配有水龙头的 ECO-DRAIN 31 Vario 电子冷凝水排放器,包括冷表面隔热层

外壳

  • 粉末涂层外壳
  • 用于简单电气连接的可拆卸面板
  • 高效冷凝器清洁
  • 可拆卸侧面板用作进入内部的主要检修点
  • 机械安装底座

连接

  • 耐腐蚀压缩空气管道
  • 用于外部冷凝水管连接的隔板管件
  • 后面板上的电源连接电缆(装置顶部金属面板中的切口,用于从上方进行替代连接)

电气设备

  • 符合 EN 60204-1“机器安全”的电气设备和测试
  • 符合防护等级 IP 54 的控制柜

选装件和附件

  • 冷冻式干燥机的适用环境温度不超过 50 °C
  • 水冷型冷冻式干燥机(TF 系列)
  • 左侧压缩空气接头(TF 系列)
  • 替换用管道套件 TF 173、203、251(预组装)(TF 系列)
  • 可调机器底座
  • 初级电压为 200 V – 440 V 的集成式变压器
  • 初级电压为 500 V / 3 Ph / 50 Hz 和 575 V / 3 Ph / 60 Hz 的集成式变压器
  • 无硅设计(VW 工厂标准 3.10.7)
  • Modbus TCP 通信模块

SECOTEC – 兼容 Industrie 4.0
SIGMA AIR MANAGER 4.0 流程图上的警告消息

在安装 Modbus TCP 模块选件后,SECOTEC 冷冻式干燥机可以集成至 SIGMA NETWORK。实时提供所有重要的运行参数和消息

可实现对整个压缩空气站的全面系统监测,并且为基于需求的预防性维护奠定了基础。
其结果是:以最低成本实现最高的可用性。

此外,SIGMA AIR MANAGER 4.0 还提供了冷冻式干燥机所有重要运行参数的完整概览。在压缩空气站的 P&I 图中显示颜色编码的警告和警报。通过单击干燥机图标,所有关键运行参数和消息文本均以纯文本格式显示。

SECOPACK LS – 效率模块

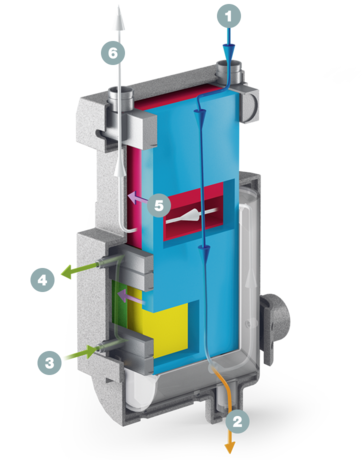

SECOPACK 热交换器 - 剖视图
  1. 压缩空气入口
  2. 冷凝水出口
  3. 制冷剂入口(冷)
  4. 制冷剂出口(热)
  5. 热传递
  6. 压缩空气出口

TE 和 TF 系列冷冻式干燥机配有创新的 SECOPACK LS 热交换器系统。其潜热热质量由相变材料组成。压缩空气会对该材料进行加热,直到达到其熔点(热质量释放),并且在该过程中吸收熔化潜热。基于其正常的比热容量(无相变),这明显大于它可以吸收的热量。因此,TE 和 TF 系列干燥机中的潜热质量具有显著更高的储热密度,与传统存储介质相比,其实现相同容量所需的存储材料减少了 98%。

主要优势:提供稳定压力露点的高热容量,材料友好的操作,以及大幅减少了装置的占地面积。

采用“Storage Plus”和相变材料的创新控制系统

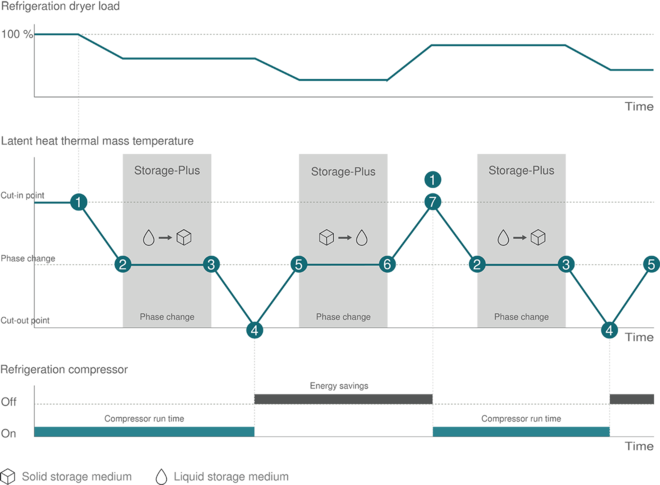

SECOTEC:采用“Storage Plus”和相变材料的创新控制
  1. 压缩机为压缩空气干燥和热质量冷却提供冷媒。
  2. 热质量在恒温下凝固,从而可以通过制冷剂带走大量的热。
  3. 之后,制冷剂进一步冷却热质量,直到达到断开点。
  4. 制冷压缩机关闭。
  1. 热质量为压缩空气干燥提供冷却,同时热质量本身温度升高。
  2. 热质量在恒温下熔化,从而从潮湿的压缩空气中吸收大量的热。
  3. 热质量温度升高,直到达到压缩机的接通点。
设计与功能

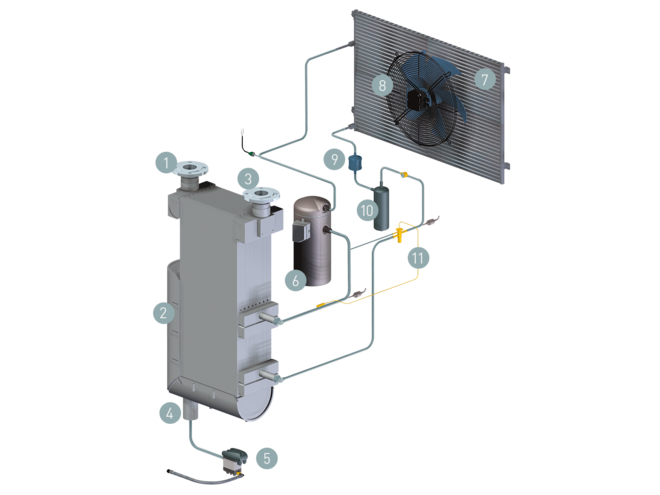

SECOTEC TF 节能型冷冻式干燥机部件布局
  1. 压缩空气入口
  2. SECOPACK LS 热交换器系统
  3. 压缩空气出口
  4. 冷凝水出口
  5. ECO DRAIN 冷凝水排放器
  6. 制冷压缩机
  1. 微通道冷凝器
  2. 风扇
  3. 过滤器/干燥机
  4. 热质量
  5. 膨胀阀
技术规格 TE

标准系列

型号TE 102 TE 122 TE 142
体积流量 m³/min 9.2 11.6 13.3
压力损失 bar 0.08 0.12 0.11
50% 排量时的耗电量 kW 0.84 2.13 1.17
100% 排量时的耗电量 kW 1.58 1.58 2.31
工作压力 bar 3 - 16 3 - 16 3 - 16
环境温度 °C 3 - 45 3 - 45 3 - 45
入口温度 °C 3 - 60 3 - 60 3 - 60
重量 kg 263 264 283
尺寸 宽 x 深 x 高 mm 712 x 982 x 1,612 712 x 982 x 1,612 712 x 982 x 1,612
压缩空气接头G 2 G 2 G 2
冷凝水排放接头G ¼ G ¼ G ¼
电源380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
制冷剂R-134a R-134a R-134a
制冷剂用量(CO2 当量) t 2.1 2.3 2.7
全球变暖潜值 Label [Common - Unit ] is missing 1,430 1,430 1,430
制冷剂用量 kg 1.45 1.6 1.9

技术规格 TF

标准系列

型号TF 174 TF 230 TF 280
体积流量 m³/min 14.7 19 25.2
压力损失 bar 0.1 0.11 0.15
50% 排量时的耗电量 kW 1.23 1.66 2.04
100% 排量时的耗电量 kW 2.29 3.21 3.89
工作压力 bar 3 - 16 3 - 16 3 - 16
环境温度 °C 3 - 45 3 - 45 3 - 45
入口温度 °C 3 - 60 3 - 60 3 - 60
重量 kg 404 422 448
尺寸 宽 x 深 x 高 mm 835 x 1,230 x 2,000 835 x 1,230 x 2,000 835 x 1,230 x 2,000
压缩空气接头DN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
冷凝水排放接头G ¼ G ¼ G ¼
电源380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
制冷剂R-134a R-134a R-134a
制冷剂用量(CO2 当量) t 3.1 2.9 3.7
全球变暖潜值 Label [Common - Unit ] is missing 1,430 1,430 1,430
制冷剂用量 kg 2.2 2 2.6

型号TF 340
体积流量 m³/min 30
压力损失 bar 0.13
50% 排量时的耗电量 kW 2.26
100% 排量时的耗电量 kW 4.44
工作压力 bar 3 - 16
环境温度 °C 3 - 45
入口温度 °C 3 - 60
重量 kg 478
尺寸 宽 x 深 x 高 mm 835 x 1,230 x 2,000
压缩空气接头DN80 PN16 DIN
冷凝水排放接头G ¼
电源380 V / 3 / 60 Hz
制冷剂R-134a
制冷剂用量(CO2 当量) t 3.7
全球变暖潜值 Label [Common - Unit ] is missing 1,430
制冷剂用量 kg 2.6
