DHS 4.0 管道充气阀

管道充气阀 - 紧凑型辅助系统,让您与众不同

KAESER 的 DHS 4.0 系列电子管道充气阀不仅可以为您的压缩空气处理组件提供保护,而且还有助于确保可靠的压缩空气质量 - 即使在完全关闭压缩空气供给系统后也是如此。

压力下降时,管道系统中的流速会迅速增加,并且可能会使压缩空气系统中的所有组件不堪重负。KAESER DHS 4.0 管道充气阀的装置可以保证必需的最低压力,并由此确保设备稳定运行,尤其是在关机后重新启动系统的情况下。

每个管道充气阀都采用获得专利的脉冲宽度调制控制,能够出色应对每种可能发生的意外,而且传承 KAESER 的优良传统,将出色的运行稳定性和直观操作融为一体。

  • 接头直径从 G ½ 至 G 3 以及 DN 40 至 DN 400
  • 适用于有一条或多条处理管路的系统
  • 由于具有多种接口和配置选项,因此可以实现完美集成

优点

  • 两种运行模式:
    优先:压缩空气供给,或优先:压缩空气质量。完全适应您的需求。
  • 简单明了的操作概念:
    可轻松配置 25 种语言,可立即识别操作状态,紧急情况下可手动操作:全部为省时功能,还可提高安全性。
  • 连接至 SIGMA AIR MANAGER 4.0:
    DHS 4.0 系列管道充气阀可通过 SIGMA NETWORK 连接到 SIGMA AIR MANAGER 4.0 主控制器。



产品详情

设备

两种运行模式

  • 1 –“压缩空气质量优先”:以脉宽调制方式打开和关闭球阀和蝶形阀,以便高效和正确地操作压缩空气的供应。
  • 2 – 冗余压缩空气管网的“压缩空气质量优先”:例如,在干燥机或过滤器出现故障时,关闭受影响的管路(出厂时设置)

电子控制装置

  • 集成电子压力传感器
  • 压力调节器 0 – 16 bar
  • 高能见度 LED
  • 机械指示器
  • 处理器装置
  • 压力监控
  • 显示器(25 种语言)
  • 密码保护
  • 运行模式选择开关
  • 控制装置可以旋转 90°
  • 端点监控
  • 通过 microSD 卡进行软件更新
  • 键盘和运行模式开关采用防篡改密封,防止未经授权的访问
  • 多电压:100 – 240 V AC,50/60 Hz 或 24 V DC

回转传动

  • 弹簧式气动回转传动
  • 使用内部控制压力激活球形阀或蝶形阀
  • 球阀和蝶形阀适用的无硅润滑脂(标准)。可以选择无硅润滑脂。

操作

  • 通过键盘输入密码和操作参数,例如,打开压力、滞后、打开/关闭次数百分比
  • 可以集成到主控制系统中
  • 发生电源故障时,使用钥匙打开系统,进行手动操作

接口

  • 针对“外部关机”的无源输入,比如干燥机故障
  • 针对“群组警报”、“打开”、“关闭”和“压力监控”的无源输出
  • 针对压缩机控制器或主控制系统的 4-20 mA 空气分配管网信号
  • 为远程操作而建立的连接
  • 带 M12 插入式连接的 Modbus-TCP 通信接口。

球阀或蝶形阀

端点安装功能简化了压缩空气分配管网的重构或扩展。它还有助于在管道中对齐和固定,以轻松执行安装。

SIGMA 网络

DHS 4.0 标配 SIGMA NETWORK 接口,使操作更加方便。

我们将密切关注您的 压缩空气站。

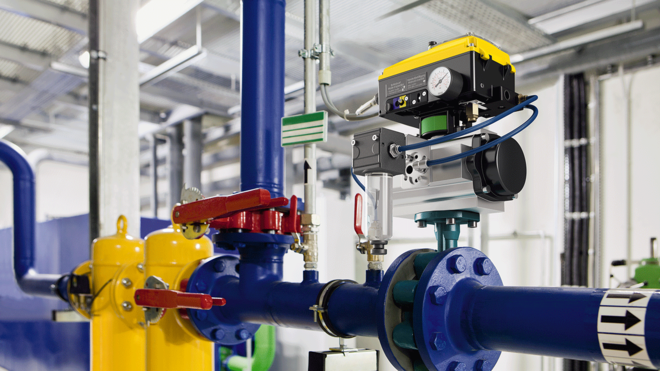

安装在压缩空气站上的 DHS 4.0。

为了确保正确规划并从高效可靠的压缩空气系统操作中获益,应考虑以下因素:除了严苛的压力和工艺空气要求外,规划过程中还应包括管道、冷却、通风、空间条件和环境等因素。考虑周密的系统设计为以后的有效运行奠定了基础。

当涉及到压缩空气的供应时,生成、处理和压缩空气存储是必不可少的组成部分。如果处理部件因气流量过高而不堪重负,或者如果在发生故障时处理管路没有有效关闭,则会发生不必要的工艺空气污染。此外,如果压缩机还要在周末运行以补偿泄漏损失,那么就会产生不必要的成本。
有了 KAESER 的空气源增压系统,这些问题已经成为过去。

通过空气源增压提供可靠的压缩空气

保护您的组件!

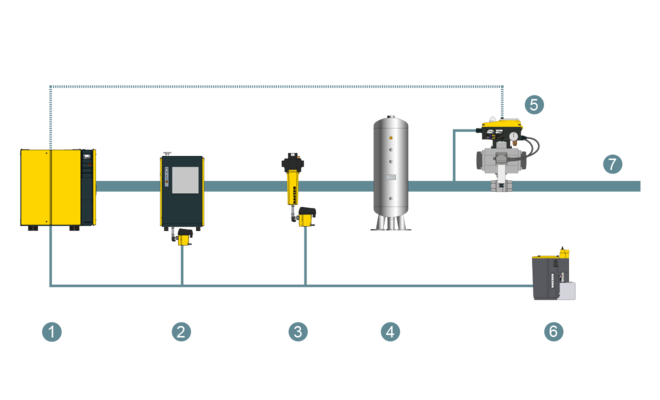

DHS 空气源增压系统应用:通过空气源增压提供可靠的压缩空气供应
  1. 压缩机
  2. 配有 ECO-DRAIN 的冷冻干燥机
  3. 配有 ECO-DRAIN 的过滤装置
  4. 储气罐
  1. DHS 4.0 电子空气源增压系统
  2. Aquamat 冷凝水处理器
  3. 压缩空气管网

由于在停机时间后管网通常会减压,因此在启动压缩机时,管网压力不会产生流动阻力。然而,系统中的压缩空气处理部件被设计成适应系统处于负载运行时在配电网络中发生的流速和速度。因此,在没有背压的情况下,如果系统再次启动,气流就可能对过滤器和干燥机部件造成突然的冲击,导致它们“瘫痪”。这会导致过滤器滤芯损坏,并使冷冻式干燥机中的压力露点升高。结果是,油、颗粒物质和湿气等污染物会进入分配管网和工艺空气中。

空气源增压系统,常保稳定的压缩空气质量

无故障生产!

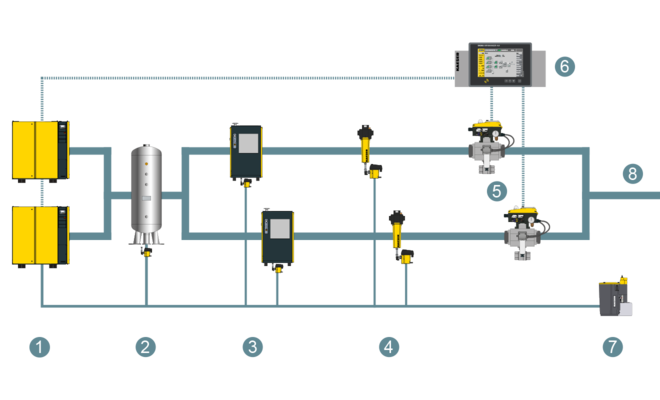

DHS 主管道充压系统应用:主管道充压系统,确保稳定的压缩空气质量
  1. 压缩机
  2. 储气罐
  3. 采用 ECO-DRAIN 的冷冻干燥机
  4. 采用 ECO-DRAIN 的过滤装置
  1. DHS 4.0 管道充气阀
  2. SIGMA AIR MANAGER 4.0
  3. Aquamat 冷凝水处理器
  4. 压缩空气管网

经证明,管道充气阀在系统运行期间也非常有用,甚至对于具有多条处理管路的工作站来说是必不可少的,因为它们可以帮助确保稳定的高压缩空气质量。例如,如果干燥机或过滤器出现故障,管道充气阀可以关闭并隔离受影响的处理管路。这不仅确保了稳定的空气质量,还保护了生产工厂中的分配管网和空气消耗设备。

技术规格

您可在本手册中找到技术规格:
