干燥能力高达 106.1 m³/min 的高压冷冻式干燥机


THP 系列:在高达 50 bar 的压力下具有极其可靠的表现

Kaeser THP 系列冷冻式干燥机 (*) 可在那些需要在高工作压力下保证最大可靠性的应用场合(例如 PET 容器生产流程)中真正地展示自己的实力。高质量组件和精良的制造可确保您的装置长期享受出色的防潮保护 – 即使在高环境温度下

  • 能够可靠地干燥流量介于 8.5 - 106.1 m³/min 之间的压缩空气
  • 适用于高达 50 bar 的工作压力
  • 适用环境温度最高为 +43 °C

您获得的优势

  • 长期运行可靠性:
    THP 冷冻式干燥机采用了铜焊不锈钢板式热交换器和大尺寸冷凝器和热交换器,可提供长期可靠性。
  • 出色的低压差值:
    所有 THP 干燥机都具有最佳的压差值,这得益于其由不锈钢制成的特殊流量优化管道。
  • 无压力损失的冷凝水排放:
    THP 系列的 45 bar 型号标配高压型 ECO-DRAIN 12 冷凝水排放器,这确保了可靠的冷凝水排放以及压缩空气零损失 – 更可实现可观的节能效果!

* 此冷冻式干燥机系列带有含氟温室气体。所有型号均含有制冷剂 R-513a (GWP 631)。

完美搭配:AQUAMAT 油/水分离器
AQUAMAT 冷凝水处理系统

我们的建议:在排放到使用 AQUAMAT 油/水分离器的常规废水系统中之前,请使用具有成本效益且符合法律规范的冷凝水处理方法。



产品详情

设备

设计

  • 带有可拆卸侧面板的塔架设计
  • 粉末涂层外壳面板
  • 所有材料均不含 CFC
  • 所有冷装置零件均经过隔热处理
  • 带有电子控制器的集成式控制柜
  • 空气/空气和空气/制冷剂不锈钢板式热交换器
  • 铜制内部压缩空气管道
  • 冷凝水排放系统
  • 电子冷凝水排放器
  • 交付时注满制冷剂和机油

制冷剂回路

  • 包含往复式压缩机的制冷剂回路
  • 风扇-冷凝器组件
  • 过滤器/干燥机
  • 毛细管
  • 带有集成式冷凝水排放器的经过隔热处理的空气/空气和空气/制冷剂不锈钢(铜焊)热交换器
  • 热气旁通控制器

冷凝水排放

ECO-DRAIN 冷凝水排放器,高压型

  • 电控高压型 ECO-DRAIN 12 冷凝水排放器 – 在 45 bar THP 干燥机中作为标配安装;在 35 和 50 bar 型号中作为选配安装

应用示例(示意图)

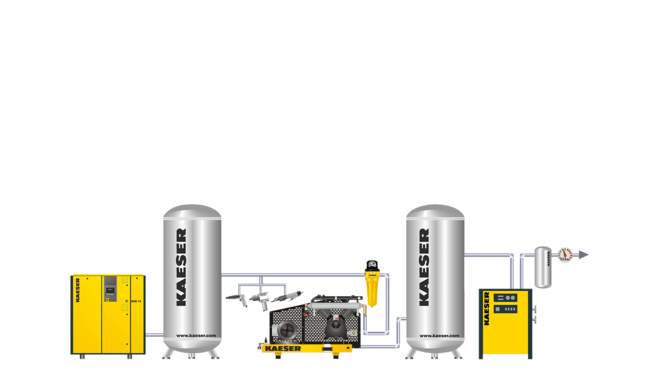

THP 高压冷冻式干燥机 – 安装示例
技术规格

您可在本手册中找到技术规格:
