隔膜式干燥机


创新的紧凑型干燥机可实现出色的效率和可靠性

Kaeser 膜片模块 (KMM) 采用可实现长期干燥效率的特殊流动概念,并具有创新的高性能中空纤维膜的高密度螺旋纤维结构。

KMM 干燥机可轻松提供负范围压力露点,即使是安装在空间非常宝贵的地方。当能量来源不可用或在有霜冻风险的区域被用作端点干燥机时,它们也能发挥自己的优势。

  • 额定流速为 0.04 到 3.97 m³/min
  • PDP 从 +10 °C 到 −40 °C(与入口空气温度相比,相对温度降低达 90 °C)
  • 带有节能净化空气截止阀的选装型号

您获得的优势

  • 卓越的膜片设计:
    Kaeser 超细膜片纤维的螺旋结构使分离器具有较大的表面积,同时对空间的要求也极低。此外,从外部有效地运输水分子意味着外部膜片孔隙始终准备着输送更多的水分(创新的流动概念)。
  • 最高的运行可靠性:
    KMM 干燥机的所有功能部件都装在一个稳定的外壳内。Kaeser 上游微过滤器为膜片模块提供可靠的保护,以防受到污垢、气溶胶和机油的损害。
  • 高效:
    净化空气喷嘴具有明确的孔径,因而将空气损失降至最低。在停机时,(选装的)净化空气截止阀大大增加了干燥机的成本效益。

完美搭配:DHS 空气源增压系统
Kaeser Kompressoren 管道充气阀

甚至低振动气流也对您的处理系统至关重要 – 特别是在重新启动压缩机时。



产品详情

出色的膜片设计

超细膜片纤维

KMM 隔膜式干燥机 – 最细的膜纤维

与传统的膜片纤维干燥机相比,Kaeser 膜片模块的纤维明显更细、数量更多,因而增加了它们的表面积。反过来,这又提供了远远优于传统设计的干燥性能。通过膜片纤维的高机械稳定性,该性能得到了进一步增强。

流动概念

KMM 隔膜式干燥机 –“流动”概念

中空的膜片纤维由高孔隙度支撑层和内部渗水分离层组成。纤维外侧的潮湿压缩空气和通过中心的大部分净化空气气流之间的压差促使水分子渗透纤维壁。因此,支撑层的孔隙始终能够保持渗透。

高效干燥

KMM 隔膜式干燥机 – 高效干燥

内腔装有螺旋结构纤维的干燥机模块,在满足相同干燥容量的同时,比同类干燥机腔体更短 – 同时仍具有更大的每单位体积活性膜片表面积。螺旋纤维结构还能促进空气在纤维周围均匀分布,并加速水分子的运动。

型号和选件

带有净化空气截止阀的 KMM 可实现更大的节能效果

  • KMM 膜片模块采用流动概念与螺旋纤维结构
  • 电磁先导阀:230 V、50 Hz、240 V、60 Hz,在断电时打开
  • 已配置和预先组装完毕,可以立即使用。
  • 此外还包括出口消声器

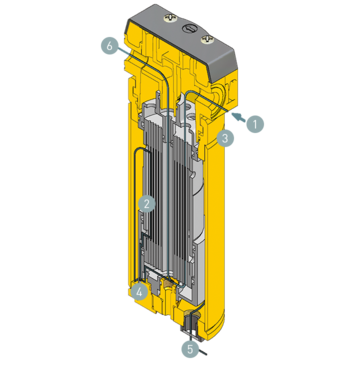

隔膜式干燥机模块的功能
隔膜式干燥机模块的功能
  1. 压缩空气入口
  2. 膜片纤维模块
  3. 外腔
  4. 净化空气喷嘴
  5. 净化空气出口
  6. 压缩空气出口

潮湿的压缩空气流入模块腔体,与膜片纤维接触。少量干燥的压缩空气作为净化空气被带到纤维的上部,并且膨胀到大气压力。其结果是体积增加,从而增加了空气的保水性。结合膜片的筛分,净化空气流和要干燥的空气流(两者流向相反)的不同含水量使水分子几乎完全透过纤维壁。干燥的压缩空气和净化空气从两个出口排出。

技术规格

您可在本手册中找到技术规格:
