配有集成式压缩空气干燥机的无油压缩螺杆式空压机


i.HOC – 非常高效的压缩空气干燥

Kaeser 荣获专利的 i.HOC 旋转干燥机可使用多达 100% 的压缩机热量！得益于全流量再生，它可在高达 45 °C 的环境温度下提供可靠的压力露点 – 完全无需电加热或再生空气的额外冷却！

  • 安装在风冷式或水冷式装置中
  • 装置额定功率为 37 kW 至 200 kW
  • 装置额定流速为 3.3 m³/min 到 30 m³/min
  • 集成式 SIGMA CONTROL 2 空压机控制器（SFC 机型）

您获得的优势

  • 甚至在高环境温度下仍可获得零下压力露点：
    得益于其优异的再生潜力，甚至是在较高的冷却介质温度下，i.HOC 仍可提供零下压力露点。
  • 甚至在可变额定流速下仍能保持压力露点稳定：
    甚至在低压缩机负载下压力露点仍能保持稳定 – 无需部分负载补偿。
  • 高效干燥和热回收：
    i.HOC 使用第二压缩级的热交换器，该热交换器作为再生空气冷却器为热回收进行了优化。
寿命周期成本

我们提供最佳的咨询、技术先进的研发以及全球服务组织，保护您免受系统故障的影响。



配有集成式 i.HOC 或冷冻式干燥机的无油压缩螺杆式空压机的详细信息

各种干燥技术

集成式冷冻干燥机

当所需压力露点为 +3 °C 时，即使对于无油压缩螺杆式空压机，冷冻式干燥机也是提供最优能源效率和良好投资成本的最佳选择。而在压力露点低于 +3 °C 时，则由吸附式干燥机提供。

集成式 i.HOC 旋转式干燥机

用于在螺杆式空压机中集成的可选 i.HOC 旋转干燥机能够可靠、高效地实现低至 -30 °C 的压力露点。来自第二压缩级的热压缩空气可用于干燥剂再生。

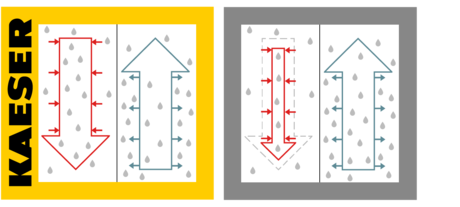

i.HOC 出色的全流量再生
采用 KAESER 全流量再生的 i.HOC
□ 全流量再生 □ 部分流量再生
↓ 再生区域：热空气去除干燥剂中的水分。
↑ 干燥区域：从冷空气中将水分吸入干燥剂。

i.HOC（集成式压缩热干燥机）系统将来自第二压缩级的全部压缩热用于干燥目的（全流量再生）。因此，这种热量无论在哪种情况下产生，都能零成本地高效使用。

  • 干燥过程无需额外的能量输入
  • 与使用部分流量再生干燥机相比，能够提供更高的再生利用潜力
  • 甚至在低压缩机负载下也能充分发挥性能

全流量再生的优势变得显而易见，特别是在冷却液温度上升时。Kaeser 转鼓式干燥机即使在没有再生空气额外电加热的情况下仍能实现出色的干燥效果。

集成式冷冻干燥机

节能型干燥

集成式设计以及大尺寸铝块热交换器，有助于确保最小压力损失低于 0.1 bar。节能型涡旋冷媒压缩机有助于实现额外的压缩空气能源节约。

便捷维护

所有冷冻式干燥机组件均可通过装置前部的检修门便捷维护。因此，干燥机的维修保养工作都易如反掌。

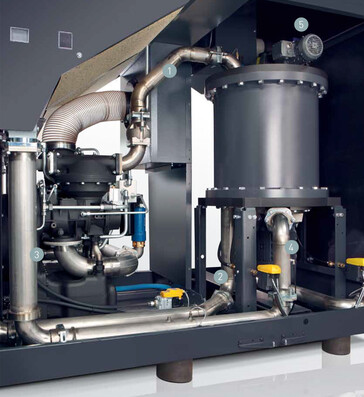

集成式旋转干燥机的内部视图
i.HOC 转鼓干燥机安装图
  1. 再生空气入口
  2. 再生空气出口
  3. 冷凝水分离
  4. 径流式风扇入口
  5. i.HOC 出口
i.HOC 的详细信息

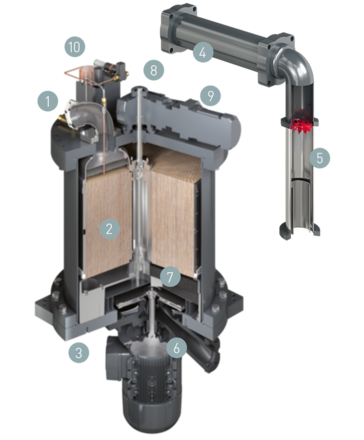

i.HOC – 横截面和部件
  1. 再生空气入口
  2. 转筒（硅胶干燥剂）
  3. 再生空气出口
  4. 热交换器 2 级
  5. 外部冷凝水分离器
  6. 径流式风扇
  7. 除雾器（水滴分离器）
  8. 旋转干燥机出口
  9. 鼓型电机
  10. 压力露点传感器（可选）
技术规格 DSG-2 A

标准系列

型号DSG 140-2 A DSG 180-2 A DSG 220-2 A
工作压力 bar 8 10 4 6 8 10 4 6 8 10
流速整个系统处于工作压力下 m³/min 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
最大正压 bar 8 10 4 6 8 10 4 6 8 10
电机额定输出 kW 90 110 132
尺寸
宽 x 深 x 高 mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 77 78 78
重量 kg 3,400 3,550 3,650

型号DSG 260-2 A DSG 290-2 A
工作压力 bar 4 6 8 10 6 8 10
流速整个系统处于工作压力下 m³/min 28.61 26.1 26 22.9 28.55 28.5 26
最大正压 bar 4 8 10 8 10
电机额定输出 kW 160 200
尺寸
宽 x 深 x 高 mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 79 81
重量 kg 3,800 4,000

SFC 系列

型号DSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
工作压力 bar 4 6 8 10 4 6 8 10 4 6 8 10
流速整个系统处于工作压力下 m³/min 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
最大正压 bar 6 10 8.5 10 7 10
电机额定输出 kW 110 132 160
尺寸
宽 x 深 x 高 mm 		3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385 3,435 x 1,750 x 2,385
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 79 79 80
重量 kg 4,150 4,250 4,400

型号DSG 290-2 SFC A
工作压力 bar 4 6 8 10
流速整个系统处于工作压力下 m³/min 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
最大正压 bar 8.5 10
电机额定输出 kW 200
尺寸
宽 x 深 x 高 mm 		3,435 x 1,750 x 2,385
压缩空气接头DN80 PN16 DIN
声压级 dB(A) 82
重量 kg 4,600

RD 系列

型号DSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
工作压力 bar 8 10 6 8 10 6 8 10
流速整个系统处于工作压力下 m³/min 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
最大正压 bar 8 10 6 8 10 6 8 10
电机额定输出 kW 90 110 132
压力露点 °C -34 -36 -26 -33 -36 -26 -33 -35
尺寸
宽 x 深 x 高 mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 77 78 78
重量 kg 4,500 4,650 4,750

型号DSG 260-2 i.HOC A DSG 290-2 i.HOC A
工作压力 bar 6 8 10 6 8 10
流速整个系统处于工作压力下 m³/min 26.1 26 22.9 28.55 28.5 26
最大正压 bar 8 10 8 10
电机额定输出 kW 160 200
压力露点 °C -25 -32 -34 -24 -31 -33
尺寸
宽 x 深 x 高 mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 79 81
重量 kg 4,900 5,100

RD SFC 系列

型号DSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
工作压力 bar 6 8 10 6 8 10 6 8 10
流速整个系统处于工作压力下 m³/min 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
最大正压 bar 6 10 8.5 10 7 10
电机额定输出 kW 110 132 160
压力露点 °C -26 -33 -36 -26 -32 -35 -25 -31 -34
尺寸
宽 x 深 x 高 mm 		4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385 4,270 x 1,750 x 2,385
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 79 79 80
重量 kg 5,250 5,350 5,500

型号DSG 290-2 i.HOC SFC A
工作压力 bar 6 8 10
流速整个系统处于工作压力下 m³/min 10.27 - 30.05 11.47 - 30 12.33 - 28
最大正压 bar 8.5 10
电机额定输出 kW 200
压力露点 °C -24 -30 -33
尺寸
宽 x 深 x 高 mm 		4,270 x 1,750 x 2,385
压缩空气接头DN80 PN16 DIN
声压级 dB(A) 82
重量 kg 5,700

技术规格 DSG-2 W

标准系列

型号DSG 140-2 W DSG 180-2 W DSG 220-2 W
工作压力 bar 8 10 4 6 8 10 4 6 8 10
流速整个系统处于工作压力下 m³/min 13.18 13.12 21.7 19.2 18.4 16.1 26.15 23 21.6 19.1
最大正压 bar 8 10 4 6 8 10 4 6 8 10
电机额定输出 kW 90 110 132
尺寸
宽 x 深 x 高 mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 69 70 71
重量 kg 3,100 3,250 3,350

型号DSG 260-2 W DSG 290-2 W
工作压力 bar 4 6 8 10 4 6 8 10
流速整个系统处于工作压力下 m³/min 28.61 26.1 26 22.9 28.6 28.55 28.5 26
最大正压 bar 4 8 10 8 10
电机额定输出 kW 160 200
尺寸
宽 x 深 x 高 mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 74 75
重量 kg 3,500 3,700

SFC 系列

型号DSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
工作压力 bar 4 6 8 10 4 6 8 10 4 6 8 10
流速整个系统处于工作压力下 m³/min 8.58 - 22.52 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 7.84 - 22.51 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 8.59 - 27.71 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
最大正压 bar 6 10 8.5 10 7 10
电机额定输出 kW 110 132 160
尺寸
宽 x 深 x 高 mm 		3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060 3,435 x 1,750 x 2,060
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 71 72 75
重量 kg 3,850 3,950 4,100

型号DSG 290-2 SFC W
工作压力 bar 4 6 8 10
流速整个系统处于工作压力下 m³/min 9.07 - 30.09 10.27 - 30.05 11.47 - 30 12.33 - 28
最大正压 bar 8.5 10
电机额定输出 kW 200
尺寸
宽 x 深 x 高 mm 		3,435 x 1,750 x 2,060
压缩空气接头DN80 PN16 DIN
声压级 dB(A) 76
重量 kg 4,300

RD 系列

型号DSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
工作压力 bar 8 10 6 8 10 6 8 10
流速整个系统处于工作压力下 m³/min 13.18 13.12 19.2 18.4 16.1 23 21.6 19.1
最大正压 bar 8 10 6 8 10 6 8 10
电机额定输出 kW 90 110 132
压力露点 °C -32 -36 -24 -33 -36 -24 -33 -36
尺寸
宽 x 深 x 高 mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 69 70 71
重量 kg 4,200 4,350 4,450

型号DSG 260-2 i.HOC W DSG 290-2 i.HOC W
工作压力 bar 6 8 10 6 8 10
流速整个系统处于工作压力下 m³/min 26.1 26 22.9 28.55 28.5 26
最大正压 bar 8 10 8 10
电机额定输出 kW 160 200
压力露点 °C -25 -33 -36 -24 -33 -36
尺寸
宽 x 深 x 高 mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 74 75
重量 kg 4,600 4,800

RD SFC 系列

型号DSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
工作压力 bar 6 8 10 6 8 10 6 8 10
流速整个系统处于工作压力下 m³/min 9.46 - 20.79 8.51 - 18.56 9.54 - 16.43 8.68 - 22.45 9.51 - 21.8 9.95 - 19.5 9.36 - 27.66 9.62 - 25.44 10.3 - 23.3
最大正压 bar 6 10 8.5 10 7 10
电机额定输出 kW 110 132 160
压力露点 °C -24 -32 -36 -25 -33 -36 -25 -33 -36
尺寸
宽 x 深 x 高 mm 		4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060 4,270 x 1,750 x 2,060
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 71 72 75
重量 kg 4,950 5,050 5,200

型号DSG 290-2 i.HOC SFC W
工作压力 bar 6 8 10
流速整个系统处于工作压力下 m³/min 10.27 - 30.05 11.47 - 30 12.33 - 28
最大正压 bar 8.5 10
电机额定输出 kW 200
压力露点 °C -25 -33 -36
尺寸
宽 x 深 x 高 mm 		4,270 x 1,750 x 2,060
压缩空气接头DN80 PN16 DIN
声压级 dB(A) 76
重量 kg 5,400
