干燥能力高达 4.5 m³/min 的紧凑型 KRYOSEC 冷冻式干燥机

这款干燥机结构坚固且外形紧凑、节省空间,可在各种负载阶段提供最佳露点保护。

KRYOSEC 紧凑型冷冻式干燥机* 具备出色的“德国制造”工业质量,可提供出色性能。这些设备可在高达 +50 ℃ 的环境温度下提供可靠的露点保护。这款干燥机组合采用了压力损失较低的不锈钢热交换器系统以及低维护设计,可确保经济高效的运行。得益于紧凑的设计,它们始终能够非常合适地直接安装到所需的位置 – 机器平台、工作平台下方,甚至安装在墙上(TAH 系列)。

  • 能够可靠地干燥流量介于 0.35 - 4.5 m³/min 之间的压缩空气
  • 适用于高达 16 bar 的工作压力
  • 选件:ECO-DRAIN 电子冷凝水排放器和/或用于压力露点警告的电子自动调温器 – 两个装置均具有无源警报触点

您获得的优势

  • 可靠的露点保护
    KRYOSEC 干燥机采用了不锈钢板制成的高质量热交换器系统,可对潮湿的压缩空气进行干燥。内置分离器可在各个运行阶段高效地分离积聚的冷凝水,而 ECO DRAIN 电子式排水器则可确保可靠地排除冷凝水而不会损失压缩空气。
  • 高环境温度下的优异性能:
    KRYOSEC 干燥机即使在最严苛的运行条件下依然能确保可靠干燥,表现出色。冷却气流量加上大尺寸的热交换器和冷媒冷凝器接触面,可进一步增强性能。
  • 符合标准的工业质量:
    KYOYSEC 干燥机符合 EN 60204-1 标准中规定的机器安全要求,并配备可锁定的 ON/OFF 开关以及电源隔离装置等安全功能。高质量的制造和紧凑的设计使其非常适合分散安装策略 – 例如安装在需要对压缩空气进行处理以达到高纯度等级的生产和加工机器附近。

* 此冷冻式干燥机系列带有含氟温室气体。2019 年,所有机型所使用的制冷剂将由 R-134a (GWP 1430) 更换为 R-513A (GWP 631)。如果您对此次的冷却剂更换活动的进展情况有任何疑问,可随时向我公司咨询,我们会非常乐意答复您的疑问。

完美搭配:AQUAMAT 油/水分离器
AQUAMAT 冷凝水处理系统

我们的建议:在排放到使用 AQUAMAT 油/水分离器的常规废水系统中之前,请使用具有成本效益且符合法律规范的冷凝水处理方法。



产品详情

设备

制冷剂回路

  • 包含往复式压缩机的制冷剂回路
  • 风扇-冷凝器组件
  • 过滤器/干燥机
  • 毛细管
  • 带有集成式不锈钢(铜焊)冷凝水分离器的绝缘空气/空气与空气/制冷剂热交换器
  • 热气旁通控制器

冷凝水排放

ECO-DRAIN 30 电子控制式冷凝水排放器

  • 冷凝水入口配有水龙头的 ECO-DRAIN 30 电子控制冷凝水排放器,包括冷表面隔热层

电气设备和显示屏

  • 机械露点趋势显示屏
  • 符合 EN 60204-1 的电气设备:带有集成式电源隔离装置的可锁定主开关

外壳

紧凑型 KRYOSEC 冷冻式干燥机 – 高度低,可壁挂安装。

  • 带有可拆卸护罩和机器底座的粉末涂层装置外壳
  • 为墙壁安装做好准备(仅 TAH 系列)

连接

  • 设计包括应变消除主连接器电缆(无插头)
  • 内部连线
  • 用于外部冷凝水排放器连接的隔板管件

文档

  • 包括操作手册和 CE 标志(欧盟版)

可选:“压力露点警告”无源触点

  • 带有无源输出终端的电子自动调温器
  • 在装置内安装,随时可以运行
  • 可以在现场直接从输出端拾取信号
  • 可配置相关的上限和下限开关阈值

可选:冷凝水排放器,包括无源触点

  • 或者配备带有无源报警触点的 ECO-DRAIN 31 电子冷凝水排放器
  • 可以直接在排水口拾取信号

设计与功能

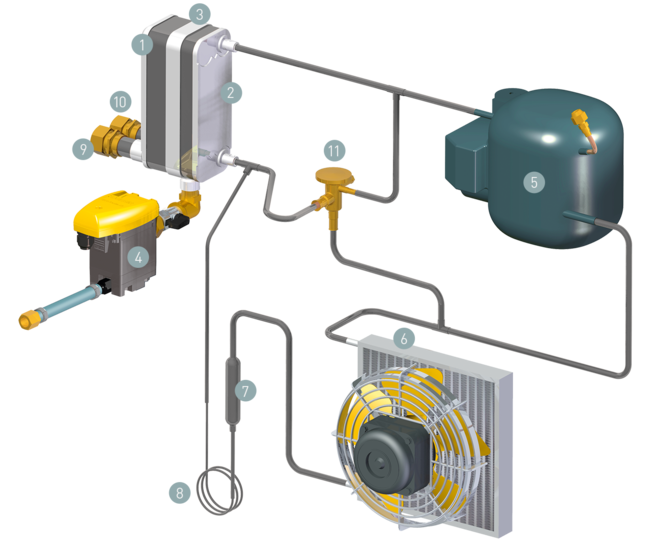

TAH 和 TCH 紧凑型冷冻式干燥机部件布局
  1. 空气/空气热交换器
  2. 空气/制冷剂热交换器
  3. 冷凝水分离器
  4. 冷凝水排放器
  5. 制冷压缩机
  6. 带有风扇的制冷剂冷凝器(风冷)
  1. 过滤器/干燥机
  2. 毛细管(制冷剂蒸发和冷却)
  3. 压缩空气入口
  4. 压缩空气出口
  5. 热气旁通控制器
技术规格 TAH

标准系列

型号TAH 5 TAH 7 TAH 10
体积流量 m³/min 0.35 0.6 0.8
压力损失 bar 0.05 0.13 0.15
100% 排量时的耗电量 kW 0.2 0.2 0.28
工作压力 bar 3 - 16 3 - 16 3 - 16
环境温度 °C 3 - 50 3 - 50 3 - 50
入口温度 °C 60 60 60
制冷剂R-513A R-513A R-513A
重量 kg 24 24 26
尺寸 宽 x 深 x 高 mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
压缩空气接头G ½ G ½ G ½
冷凝水排放接头G ¼ G ¼ G ¼
电源230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
制冷剂用量 kg 0.14 0.19 0.21
制冷剂用量(CO2 当量) t 0.09 0.12 0.13
密封制冷回路

技术规格 TBH

标准系列

型号TBH 14 TBH 16 TBH 23
体积流量 m³/min 1.2 1.6 2.2
压力损失 bar 0.22 0.24 0.23
100% 排量时的耗电量 kW 0.36 0.45 0.57
工作压力 bar 3 - 16 3 - 16 3 - 16
环境温度 °C 3 - 50 3 - 50 3 - 50
入口温度 °C 60 60 60
制冷剂R-513A R-513A R-513A
重量 kg 33 38 46
尺寸 宽 x 深 x 高 mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
压缩空气接头G ½ G ½ G 1
冷凝水排放接头G ¼ G ¼ G ¼
电源230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
制冷剂用量 kg 0.29 0.44 0.49
制冷剂用量(CO2 当量) t 0.18 0.28 0.31
密封制冷回路

技术规格 TCH

标准系列

型号TCH 27 TCH 33 TCH 36
体积流量 m³/min 2.6 3.15 3.5
压力损失 bar 0.18 0.19 0.21
100% 排量时的耗电量 kW 0.6 0.8 1.08
工作压力 bar 3 - 16 3 - 16 3 - 16
环境温度 °C 3 - 50 3 - 50 3 - 50
入口温度 °C 60 60 60
制冷剂R-513A R-513A R-513A
重量 kg 56 66 69
尺寸 宽 x 深 x 高 mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
压缩空气接头G 1 G 1¼ G 1¼
冷凝水排放接头G ¼ G ¼ G ¼
电源230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
制冷剂用量 kg 0.62 0.74 0.95
制冷剂用量(CO2 当量) t 0.39 0.47 0.6
密封制冷回路 - - -

型号TCH 45
体积流量 m³/min 4.5
压力损失 bar 0.18
100% 排量时的耗电量 kW 1.33
工作压力 bar 3 - 16
环境温度 °C 3 - 50
入口温度 °C 60
制冷剂R-513A
重量 kg 75
尺寸 宽 x 深 x 高 mm 640 x 663 x 609
压缩空气接头G 1¼
冷凝水排放接头G ¼
电源230 V / 1 / 60 Hz
制冷剂用量 kg 1.03
制冷剂用量(CO2 当量) t 0.65
密封制冷回路 -
