流量范围为 45 - 98 m³/min 的节能型 SECOTEC 冷冻式干燥机

SECOTEC TG:外形紧凑、功能强大的设备

凭借新的 TG 系列,KAESER 扩展了其节能型 SECOTEC 冷冻式干燥机的产品阵容,可提供高达 98 m³/min 的流量,并有风冷式和水冷式产品可选。

这些外形紧凑、功能强大的设备是为在大规模工业中使用而设计,它们即使是在最恶劣的工作条件下也能确保稳定的压力露点性能,并且具有最高的可靠性和最低的生命周期成本。
强大的蓄冷概念与支持标准网络的 SIGMA CONTROL SMART 控制器相结合,确保在所有负载阶段都能实现材料友好且节能的运行。风冷式产品的创新排气控制在操作安全性和成本效益方面树立了新的标准。

您获得的优势

  • 更高的运行可靠性:
    SECOTEC TG 系列冷冻式干燥机的创新排气控制与其变频控制的径流式风机相结合,可确保最佳的冷却性能。这不仅为规划和安装带来了新的节约机会,还显著提高了大型冷冻式干燥机运行的效率和材料友好性。
  • 面向未来的投资:
    KAESER 采用了气候友好的 R-513A 制冷剂,提供了目前可用的最佳解决方案,以确保未来供应的可靠性。这能有效地防止产生高昂转换成本,甚至能避免即将发生的停用。
  • 进一步降低运行成本:
    得益于强大的蓄冷概念和 SECOPACK LS 以及完美匹配的多台压缩机,外形极为紧凑的 SECOTEC TG 冷冻式干燥机可实现非常高效的部分负载控制,流量最高可达 98 m³/min,而且只需要最少的维护。

完美搭配:AQUAMAT 油/水分离器
AQUAMAT 冷凝水处理系统

我们的建议:在排放到使用 AQUAMAT 油/水分离器的常规废水系统中之前,请使用具有成本效益且符合法律规范的冷凝水处理方法。



产品详情

创新的排气控制 - 径流式风机

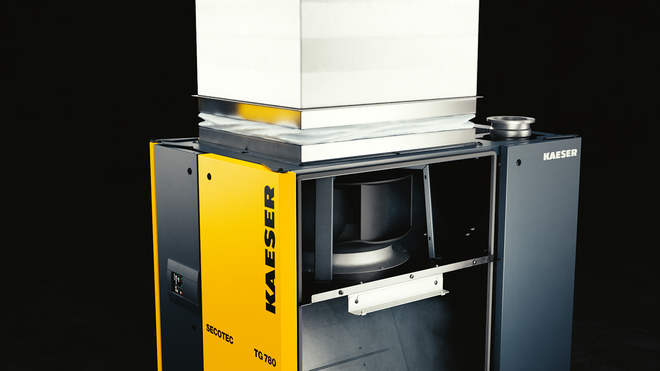

新推出的 SECOTEC 冷冻式干燥机的主要创新是其径流式风机。

显著节省空间,可降低规划和安装成本。得益于最佳的系统冷却,可实现稳定的压力露点性能与材料友好且节能的运行。

创新:

  • 根据负载情况,变频控制的径流式风机通过冷却气流带走冷冻式干燥机中的排气蓄热。
  • 径流式风机足够强大,允许将标准排气管道直接连接到冷冻式干燥机。
  • 另外,径流式风机的高效规格也体现在 SECOTEC TG 冷冻式干燥机的低功耗性能中。
  • 可以安全地避免由于将排出的热空气作为冷却空气重新吸入而导致的热过载。
  • 与使用集风罩和辅助风扇的传统通风系统相比:无需从室内排出不必要的空气。这可最大程度地减小排气流量,这意味着可以使用直径更小的管道。不再需要使用辅助风扇。
  • 独立的排气控制和高剩余推力支持直接连接到压缩机收集器管道。

R-513A:一种面向未来的制冷剂
R-513A

使用少量面向未来的 R-513A 制冷剂,在冷冻式干燥机的整个生命周期内为维护工作确保供应安全。

创新:

  • 对于温室气体的排放,全世界遵守越来越严格的规定。安装了极为紧凑的热交换器,例如 SECOPACK LS 和微通道冷凝器,可显著减少需使用的制冷剂。
  • 与以前在冷冻式干燥机中常用的制冷剂相比,R-513A 导致产生温室气体的可能性明显更低。
  • R-513A 相当于 R-134a。它不仅无毒,而且不易燃。

高性能蓄热体概念
SECOPACK 热交换器 - 剖视图
  1. 压缩空气入口
  2. 冷凝水出口
  3. 制冷剂入口(冷)
  4. 制冷剂出口(热)
  5. 热传递
  6. 压缩空气出口

在所有负载阶段都能实现材料友好的运行、稳定的压力露点和高能量效率。

优化:

  • SECOTEC TG 系列将 SECOPACK LS 热交换器系统与潜热蓄热和最多三台并行布置的制冷压缩机组合在一起。这些设备根据负载水平进行无级切换。
  • 这能减轻蓄热体上的负载,从而使设备的外形更加紧凑。
  • 高性能蓄热体使得在部分负载运行期间可以对冷却性能进行高效的、无限可变的调整。
  • 由于制冷压缩机的切换频率有限,可以实现材料友好的运行。
  • 标准 SIGMA CONTROL SMART 控制器会确定实际的耗电量。

保养成本最低

维护、检查和文档记录的成本最低。

创新:

  • 与典型的轴流式风机不同,径流式风机的设计使用寿命不短于设备的整个使用寿命。
  • SECOPACK LS 中的冷凝水分离器的正常工作无需使用过滤器滤芯。只需更换标准 ECO-DRAIN 排水器中的工作模块。
  • 维护时不需要更换其他零件。
  • R-513A 制冷剂:充注量少且导致产生温室气体的可能性低,这使得能够以具有成本效益的方式符合有关设备运行的国家法规。因此,在使用 SECOTEC TG 的情况下,无需执行泄漏测试,也无需提供欧洲含氟气体法规 (EU 517/2014) 要求随附的且编制非常耗时的文档。尽管如此,仍建议由经认证的专家每年对设备进行一次检查。

Optimal drying with low-wear operation
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

SECOTEC refrigeration dryers efficiently maintain pressure dew points of up to +3°C during full load operation. Thanks to their narrow fluctuation range, pressure dew points are also more stable during partial load operation than is the case with conventional refrigeration dryers.

Conventional refrigeration dryers with switching operating modes, but without an additional thermal mass, use the heat exchanger material itself as a thermal mass. In these dryers it is therefore necessary to switch the refrigerant compressors and fan motors on and off much more frequently, in order to maintain the required cooling performance.

To reduce switching frequency and wear, the refrigerant circuit therefore only switches on at much higher pressure dew points. The resulting fluctuations in the pressure dew point negatively affect drying performance. This can be risky, since corrosion can take hold even with relative compressed air humidity of 40 % – corrosion can therefore occur even without condensate formation.

SECOTEC refrigeration dryers, on the other hand, ensure long-life operation thanks to their high thermal mass storage capacity. Once the thermal mass has been charged, the refrigerant compressor and fan motor can remain switched off for much longer without impacting pressure dew point stability.

紧凑的尺寸

高效的蓄热控制,流量高达 98 m³/min,占地面积只有 1.7 m²。这样可以节省安装空间,并极大地提高规划的灵活性。

创新:

  • SECOTEC TG 的尺寸很小,这得益于紧凑的蓄热体概念。
  • SECOTEC TG 的外形尺寸仅为 1025 x 1620 x 2130 mm。
  • 背面可以靠墙放置(所需间隙为 200 mm)。

技术规格

标准系列

型号TG 450 TG 520 TG 650
体积流量 m³/min 45 52 65
压力损失 bar 0.14 0.19 0.12
50% 排量时的耗电量 kW 1.55 1.85 2.02
100% 排量时的耗电量 kW 3.28 3.89 4.83
工作压力 bar 3 - 16 3 - 16 3 - 13
环境温度 °C 3 - 50 3 - 50 3 - 50
入口温度 °C 3 - 60 3 - 60 3 - 60
重量 kg 637 658 704
尺寸 宽 x 深 x 高 mm 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127
压缩空气接头DN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
冷凝水排放接头G ¼ G ¼ G ¼
电源400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
制冷剂R-513A R-513A R-513A
制冷剂用量(CO2 当量) t 2.71 2.74 4.04
全球变暖潜值631 631 631
制冷剂用量 kg 4.3 4.35 6.4

型号TG 780 TG 980
体积流量 m³/min 78 98
压力损失 bar 0.17 0.25
50% 排量时的耗电量 kW 2.48 3.61
100% 排量时的耗电量 kW 5.88 9.82
工作压力 bar 3 - 13 3 - 13
环境温度 °C 3 - 50 3 - 50
入口温度 °C 3 - 60 3 - 60
重量 kg 700 763
尺寸 宽 x 深 x 高 mm 1,025 x 1,656 x 2,127 1,025 x 1,656 x 2,127
压缩空气接头DN150 PN16 DIN DN150 PN16 DIN
冷凝水排放接头G ¼ G ¼
电源400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
制冷剂R-513A R-513A
制冷剂用量(CO2 当量) t 3.79 4.98
全球变暖潜值631 631
制冷剂用量 kg 6 7.9
