功率为 75 到 515 kW 的大型螺杆式空压机


实现最佳效率和更高流量

从 DSD 系列到 HSD 系列，我们的喷油螺杆式压缩机在大规模工业作业中展现出其优势。如果您的生产工艺需要大量压缩空气，且需要较高的能效和可靠性，那么功率高达 500 kW 的螺杆式空压机是您的最佳选择。

DSD 系列可选配附加干燥机，干燥机可保护您的压缩空气管路免受腐蚀，并最大程度地降低产品损坏的风险。
所有型号均可配备或不配备变速驱动 (SFC)。

在 HSD 系列产品中，两台压缩机集成在一个壳体内。两个装置均配有主机、SIGMA CONTROL 控制器和单独的冷却系统。得益于其高流量，它们特别适用于汽车领域或钢铁行业的应用。

您将受益于

  • 便利保养设计：
    每个系统均采用便于从设备前端接触到所有与保养和维护相关部件的设计，从而节省时间并提高可用性。
  • 集成式控制器，可实现更高效率：
    内置的 SIGMA CONTROL 2 控制器可精确地将压缩机的功率输出与相应的压缩空气需求相匹配，从而协调和优化压缩空气的生成和消耗之间的相互作用。
  • 灵活性最高，空间要求最小：
    与具有相应性能的单个压缩机装置相比，HSD 系列采用单一外壳内的两台压缩机，可节省大量空间。此系统可针对不同的消耗情况进行最佳调整，从而最大限度地缩短闲置时间并提高效率。


功率高达 515 kW 的螺杆式空压机详细信息

通过热回收节省能耗
通过螺杆式压缩机获得最大热回收效果。

螺杆式压缩机能够将输送的驱动电能完全转化成热能。其中高达 96% 的能量可以被回收并重新用于加热。这不仅降低了一次能耗，而且还改善了公司的总能量平衡。

您可以在我们的热回收页面上找到有关应用领域和节省潜力的所有信息。

高效可靠的操作
SIGMA CONTROL 2 压缩机控制器

集成式 SIGMA CONTROL 2 控制器可协调压缩空气的生产，确保高效、可靠的机器运行。此外，它还可以保证整个集成系统内的完美交互。所有相关组件和运行状态均受监测和评估。操作员可以使用多种通信功能，包括选择将机器连接到其他控制技术 (SCADA)。

能量效率至关重要
通过 Kaeser 生命周期管理实现节省

压缩机的购买价格和服务成本仅占寿命周期总成本的一部分。能源在系统成本中所占比例最大。作为领先的压缩空气系统提供商，我们提供符合您具体需求的个性化规划、节能压缩空气站和可靠的服务。我们将在压缩空气站的整个使用寿命期间与您合作。

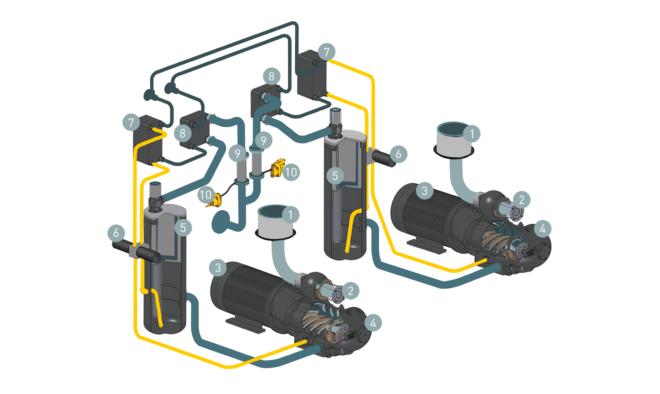

功能图 - HSD
HSD 压缩空气站部件布局
  1. 空气过滤器
  2. 进气阀
  3. 电动马达
  4. 转子
  5. 带桶的分离器
  1. 流体过滤器
  2. 流体冷却器
  3. 后冷器
  4. 离心分离器
  5. ECO-DRAIN 冷凝水排放器

压缩空气通过进气过滤器 (1) 和进气阀 (2) 进入 SIGMA PROFILE 主机 (3)。压缩机主机 (3) 由高效电动马达 (4) 驱动。在压缩过程中用于冷却用途喷射的冷却油与流体分离槽 (5) 中的空气重新分离。压缩空气流经 2 级油气分离器 (6) 和最小压力单向阀 (MDRV) (7) 进入压缩空气后冷却器 (8)。

冷却后，集成式离心分离器 (9) 会从压缩空气中清除所有积聚的冷凝水，然后通过安装的 ECO-DRAIN (10) 冷凝水排放器从机器中排出冷凝水。然后，不含冷凝水的压缩空气将从压缩空气接头 (11) 离开系统。接下来，压缩过程中产生的热量将通过配有水热交换器的流体冷却器 (12) 从冷却油中去除。然后 ECO 流体过滤器 (13) 会清洁冷却油。电子热量管理 (ETM) 系统 (14) 可确保尽可能最低的运行温度。控制柜内装有内部 SIGMA CONTROL 2 压缩机控制器，并配备星形-三角形起动器或变频器 (SFC)（具体取决于设计）。

技术规格 DSD

标准系列

型号DSD 145 DSD 175 DSD 205
工作压力 bar 7.5 7.5 10 7.5 10 13
流速整个系统处于工作压力下 m³/min 14 16.92 13.6 21 16.59 13.06
最大正压 bar 9 8.5 12 8.5 12 15
电机额定输出 kW 75 90 110
尺寸
宽 x 深 x 高 mm 		2,450 x 1,730 x 2,150 2,450 x 1,730 x 2,150 2,450 x 1,730 x 2,150
压缩空气接头DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
声压级 dB(A) 69 70 72
重量 kg 2,950 3,060 3,090 3,360 3,100 3,130

型号DSD 240
工作压力 bar 7.5 10 13
流速整个系统处于工作压力下 m³/min 25.15 20.4 16.15
最大正压 bar 8.5 12 15
电机额定输出 kW 132
尺寸
宽 x 深 x 高 mm 		2,450 x 1,730 x 2,150
压缩空气接头DN65 PN16 DIN
声压级 dB(A) 74
重量 kg 3,420 3,430 3,170

T 系列

型号DSD 145 T DSD 175 T DSD 205 T
工作压力 bar 7.5 7.5 10 7.5 10 13
流速整个系统处于工作压力下 m³/min 14 16.92 13.6 21 16.59 13.06
最大正压 bar 9 8.5 12 8.5 12 15
电机额定输出 kW 75 90 110
冷冻干燥机ABT 250 ABT 250 ABT 250
尺寸
宽 x 深 x 高 mm 		2,750 x 1,730 x 2,150 2,750 x 1,730 x 2,150 2,750 x 1,730 x 2,150
压缩空气接头DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
声压级 dB(A) 69 70 72
重量 kg 3,220 3,330 3,360 3,630 3,370 3,400

型号DSD 240 T
工作压力 bar 7.5 10 13
流速整个系统处于工作压力下 m³/min 25.15 20.4 16.15
最大正压 bar 8.5 12 15
电机额定输出 kW 132
冷冻干燥机ABT 250
尺寸
宽 x 深 x 高 mm 		2,750 x 1,730 x 2,150
压缩空气接头DN65 PN16 DIN
声压级 dB(A) 74
重量 kg 3,690 3,700 3,440

SFC 系列

型号DSD 145 SFC DSD 175 SFC DSD 205 SFC
工作压力 bar 7.5 7.5 10 7.5 10 13
流速整个系统处于工作压力下 m³/min 3.67 - 15.73 3.67 - 18.43 3.5 - 15.6 4.45 - 21.22 4.2 - 18.3 4.97 - 15.16
最大正压 bar 8.5 10 10 15
电机额定输出 kW 75 90 110
尺寸
宽 x 深 x 高 mm 		2,690 x 1,730 x 2,150 2,690 x 1,730 x 2,150 2,690 x 1,730 x 2,150
压缩空气接头DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
声压级 dB(A) 70 71 73
重量 kg 3,190 3,330 3,340 3,370

型号DSD 240 SFC
工作压力 bar 7.5 10 13
流速整个系统处于工作压力下 m³/min 5.57 - 23.47 5.33 - 20.08 4.96 - 16.57
最大正压 bar 8.5 12 15
电机额定输出 kW 132
尺寸
宽 x 深 x 高 mm 		2,690 x 1,730 x 2,150
压缩空气接头DN65 PN16 DIN
声压级 dB(A) 75
重量 kg 3,670 3,410 3,440

T-SFC 系列

型号DSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
工作压力 bar 7.5 7.5 10 7.5 10 13
流速整个系统处于工作压力下 m³/min 3.67 - 15.73 3.67 - 18.43 3.5 - 15.6 4.45 - 21.22 4.2 - 18.3 4.97 - 15.16
最大正压 bar 8.5 10 10 15
电机额定输出 kW 75 90 110
冷冻干燥机ABT 250 ABT 250 ABT 250
尺寸
宽 x 深 x 高 mm 		2,990 x 1,730 x 2,150 2,990 x 1,730 x 2,150 2,990 x 1,730 x 2,150
压缩空气接头DN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
声压级 dB(A) 70 71 73
重量 kg 3,470 3,610 3,620 3,650

型号DSD 240 T SFC
工作压力 bar 7.5 10 13
流速整个系统处于工作压力下 m³/min 5.57 - 23.47 5.33 - 20.08 4.96 - 16.57
最大正压 bar 8.5 12 15
电机额定输出 kW 132
冷冻干燥机ABT 250
尺寸
宽 x 深 x 高 mm 		2,990 x 1,730 x 2,150
压缩空气接头DN65 PN16 DIN
声压级 dB(A) 75
重量 kg 3,950 3,690 3,720

附加冷冻式干燥机

型号ABT 250
能耗 kW 1.8
压力露点 °C 3
制冷剂R-513A
全球变暖潜值631
制冷剂用量 kg 1.35
制冷剂用量（CO2 当量） t 0.9
密封制冷回路-

技术规格 DSDX

标准系列

型号DSDX 245 DSDX 305
工作压力 bar 7.5 10 13 7.5 10 13
流速整个系统处于工作压力下 m³/min 25.15 20.4 16.15 30.55 24.7 19.78
最大正压 bar 8.5 12 15 8.5 12 15
电机额定输出 kW 132 160
尺寸
宽 x 深 x 高 mm 		2,690 x 1,910 x 2,140 2,690 x 1,910 x 2,140
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 74 75
重量 kg 3,950 3,962 3,716 4,450 4,018 4,030

SFC 系列

型号DSDX 245 SFC DSDX 305 SFC
工作压力 bar 7.5 10 13 7.5 10 13
流速整个系统处于工作压力下 m³/min 5.57 - 27.17 5.57 - 23.35 4.95 - 19.27 6.85 - 33.03 5.35 - 28.46 5.18 - 24.01
最大正压 bar 8.5 12 15 8.5 12 15
电机额定输出 kW 132 160
尺寸
宽 x 深 x 高 mm 		2,940 x 1,910 x 2,140 2,940 x 1,910 x 2,140
压缩空气接头DN80 PN16 DIN DN80 PN16 DIN
声压级 dB(A) 75 76
重量 kg 4,700 4,454 4,466 4,800 4,812 4,566

技术规格 ESD

标准系列

型号ESD 375 ESD 445
工作压力 bar 7.5 10 13 7.5 10 13
流速整个系统处于工作压力下 m³/min 37.85 30.13 24.34 42.2 37.32 29.67
最大正压 bar 8.5 12 15 8.5 12 15
电机额定输出 kW 200 250
尺寸
宽 x 深 x 高 mm 		2,960 x 2,030 x 2,140 2,960 x 2,030 x 2,140
压缩空气接头DN100 PN16 DIN DN100 PN16 DIN
声压级 dB(A) 75 76
重量 kg 5,000 4,880 4,560 5,060 4,940

SFC 系列

型号ESD 375 SFC ESD 445 SFC
工作压力 bar 7.5 10 13 7.5 10 13
流速整个系统处于工作压力下 m³/min 8.6 - 37.6 8.22 - 32.51 6.4 - 27.48 10.6 - 43.2 8.33 - 37.89 7.77 - 31.94
最大正压 bar 8.5 12 15 8.5 12 15
电机额定输出 kW 200 250
尺寸
宽 x 深 x 高 mm 		3,200 x 2,030 x 2,140 3,200 x 2,030 x 2,140
压缩空气接头DN100 PN16 DIN DN100 PN16 DIN
声压级 dB(A) 76 77
重量 kg 5,480 5,160 5,170 5,660 5,540 5,220

技术规格 FSD

标准系列

型号FSD 475 FSD 575
工作压力 bar 7.5 10 13 7.5 10 13
流速整个系统处于工作压力下 m³/min 48.2 37.63 29.52 58.4 47.57 37
最大正压 bar 8.5 12 15 8.5 12 15
电机额定输出 kW 250 315
尺寸
宽 x 深 x 高 mm 		3,495 x 2,145 x 2,360 3,495 x 2,145 x 2,360
压缩空气接头DN150 PN16 DIN DN150 PN16 DIN
声压级 dB(A) 79 79
重量 kg 6,580 6,230 6,100 6,750 6,600 6,250

SFC 系列

型号FSD 475 SFC FSD 575 SFC
工作压力 bar 7.5 10 7.5 10 13
流速整个系统处于工作压力下 m³/min 10.6 - 49.87 9.93 - 44.08 13.33 - 59.83 12.9 - 50.85 11.55 - 45
最大正压 bar 8.5 12 8.5 12 15
电机额定输出 kW 250 315
尺寸
宽 x 深 x 高 mm 		3,740 x 2,145 x 2,360 3,740 x 2,145 x 2,360
压缩空气接头DN150 PN16 DIN DN150 PN16 DIN
声压级 dB(A) 79 80
重量 kg 6,930 6,800 7,300 6,950 6,820

技术规格 HSD

标准系列

型号HSD 662 HSD 722 HSD 782
工作压力 bar 7.5 10 13 7.5 10 13 7.5 10 13
流速整个系统处于工作压力下 m³/min 66.4 54.44 43.72 72.4 59.48 47.87 78.4 65.31 53.07
最大正压 bar 8.5 12 15 8.5 12 15 8.5 12 15
电机额定输出 kW 360 400 450
尺寸
宽 x 深 x 高 mm 		3,570 x 2,145 x 2,350 3,570 x 2,145 x 2,350 3,570 x 2,145 x 2,350
压缩空气接头DN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
声压级 dB(A) 71 72 72
重量 kg 8,100 7,481 7,027 8,500 8,202 7,262 8,600 8,434 7,815

型号HSD 842
工作压力 bar 7.5 10 13
流速整个系统处于工作压力下 m³/min 84.4 71.15 58.27
最大正压 bar 8.5 12 15
电机额定输出 kW 500
尺寸
宽 x 深 x 高 mm 		3,570 x 2,145 x 2,350
压缩空气接头DN150 PN16 DIN
声压级 dB(A) 73
重量 kg 8,700 8,666 8,368

SFC 系列

型号HSD 662 SFC HSD 782 SFC HSD 842 SFC
工作压力 bar 7.5 10 7.5 10 13 7.5 10 13
流速整个系统处于工作压力下 m³/min 10.4 - 66.32 8.5 - 57.47 11.9 - 77.83 10 - 65.47 8 - 55.78 11.9 - 87.33 10 - 74.41 8 - 63.44
最大正压 bar 8.5 12 8.5 12 15 8.5 12 15
电机额定输出 kW 382 410 515
尺寸
宽 x 深 x 高 mm 		4,370 x 2,145 x 2,350 4,370 x 2,145 x 2,350 4,370 x 2,145 x 2,350
压缩空气接头DN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
声压级 dB(A) 73 74 75
重量 kg 9,100 8,967 9,600 9,113 8,980 10,100 9,934 9,315

Vallourec
取得巨大成功！

压缩空气安全性

Kaeser 螺杆式空压机可确保在 Vallourec 可靠且节能地生产大量钢管（重量达数吨）。

参考项目：Vallourec
