油/水分离器 – AQUAMAT


智能冷凝水处理 – 安全。清洁。模块化。

生成压缩空气时，会产生大量含油的冷凝水。油/水分离器可吸收油类，确保排放水符合法规标准。

借助 AQUAMAT i.CF，KAESER 重新定义了冷凝水处理的概念。因此，可用于 10.3 至 92.6 m³/min 压缩机流量的油/水分离器首次配备了创新型 AQUAMAT CONTROL 控制器。这一先进系统采用了主动型过程控制，并可确保维护工作的可预测性和清洁性。

得益于符合人体工学的滤芯，可干净利落地更换过滤材料，无需直接接触冷凝水，从而保护环境和维修人员。模块化的设计理念意味着型号容量可进行回顾性调整。

对于少量冷凝水的处理，我们提供了实用的 Aquamat CF 3 和 6 型号。

您将受益于

  • 安全
    AQUAMAT CONTROL 接管主动过程控制：它可以充分利用过滤材料，根据负载确定滤芯的剩余容量，使维护可预测，并通过轻触按钮排放冷凝水，从而确保可持续的冷凝水处理 – 当然，它还支持网络连接，并获得了德国柏林结构工程研究所 (DIBt) 的批准。
  • 清洁
    滤芯可吸收整体油量，并配备符合人体工学的手柄。此外，收集器上的滤杯接头和滤芯底部的止滴阀可确保快速进行维护作业。这可保护维修人员和环境免受污染。排空的滤芯重量低于 25 千克。
  • 模块化
    一款适用于所有型号的滤芯。实用的改装套件可用于后续容量调整。
系统成本效益概述

得益于约 90% 的典型冷凝水处理成本节省，AQUAMAT 的投资成本得以快速摊销，同时 AQUAMAT 本身也会为您整个系统的成本平衡做出长期显著贡献 – 这正是 KAESER 方法的核心。



产品详情

操作 – 主动冷凝水分离

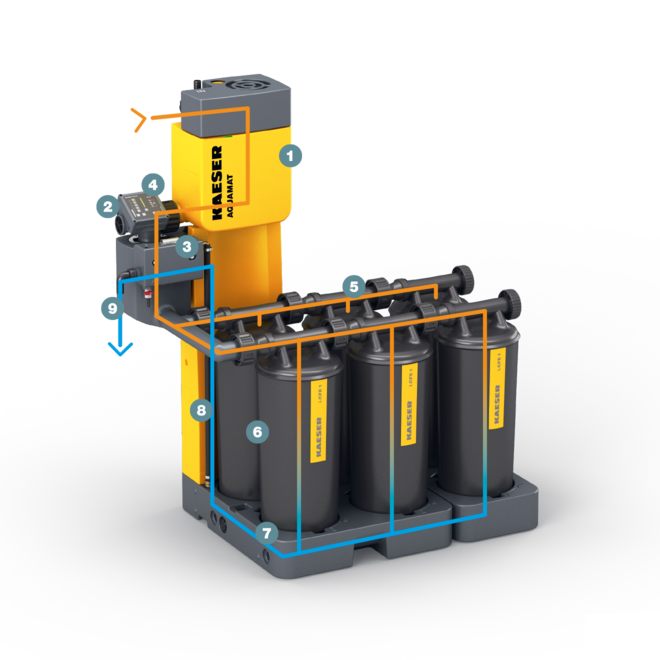

AQUAMAT 冷凝水处理系统 – 设计
  1. 减压室
  2. 活塞阀
  3. 测量室
  4. AQUAMAT CONTROL
  5. 分配器（管道）
  1. 滤芯
  2. 排放水收集器
  3. 上升通道
  4. 排放出水口

含油的冷凝液流入 AQUAMAT i.CF 的减压室 (1)，此处减压至大气压力，然后流经活塞阀 (2) 流入测量室 (3)，

在测量室中，AQUAMAT CONTROL 控制器 (4) 持续监控充注液位。当达到最高液位时，关闭活塞阀 (2) 中断冷凝水的流入。这会产生可加压的冷凝水体积。

AQUAMAT CONTROL 控制器 (4) 通过分配器 (5) 和滤芯 (6) 对滞留的冷凝水进行脉冲，并产生轻微的压力波动。滤芯内的无活性碳过滤材料可以吸附冷凝水中的油。

净化后的排放水沿着滤芯底部流入收集器 (7)，并从收集器通过上升通道 (8) 流向油/水分离器的出水口 (9)。

当 AQUAMAT CONTROL 检测到测量室中液位达到最低时，脉动停止，活塞阀打开，冷凝水恢复流入。

如果发生故障（如停电），AQUAMAT i.CF 仍可像传统重力分离器一样运行。

安全 – AQUAMAT CONTROL

主动分离的核心

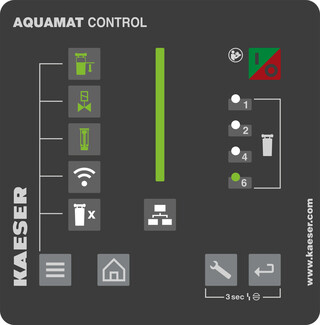

AQUAMAT CONTROL 是油/水分离器的控制器。

持续的过程监控

AQUAMAT CONTROL 监控冷凝水液位，确保冷凝水流量准确无误。控制器捕捉过程参数并报告故障。

滤芯剩余使用寿命

AQUAMAT CONTROL 可根据传感器和过程数据，按照负载情况确定滤芯的剩余使用寿命。这会使维护易于预测。

自动排出

AQUAMAT CONTROL 只需按下按钮即可排出滤芯，确保每个滤芯的重量小于 25 千克，便于清洁和符合人体工学的更换，同时还节省了处理成本。

网络连接

AQUAMAT CONTROL 通过 Modbus TCP（以太网）提供过程数据和通知，实现主控制器（如 SIGMA AIR MANAGER 4.0）的过程控制。

本地 WLAN

AQUAMAT CONTROL 提供本地 WLAN 接入，即使没有网络连接，服务人员也可以通过移动设备访问有关系统配置、过程数据和通知的信息。

清洁 – 所有区域

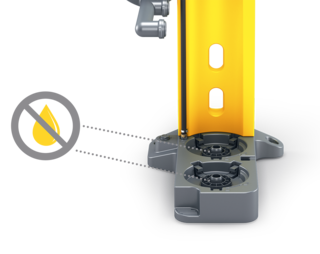

随附的堵塞器可确保更高的安全性。

所含全部油量

得益于大尺寸滤芯，过滤材料利用率高，因此全部油量都将被永久吸附在滤芯内。因此，可以有效避免与维修人员的接触和环境污染。

一键排出

得益于主动分离技术，滤芯可通过轻压脉冲排出。因此，在更换过滤材料时，可消除长时间的污染物滴落现象。这种受控排出意味着完全饱和的滤芯重量小于 25 千克。

滤芯中的阀门可防止液体泄漏。

滤杯和止滴阀

得益于实用的滤杯接头，滤芯更换简单干净。滤芯中的阀门可防止液体泄漏。随附的堵头可提供额外的安全性，防止液体泄漏。

符合人体工学的手柄

滤芯进口管设计为防滑、稳定的手柄。因此，滤芯的运输和安装非常符合人体工学。使用符合人体工学的手柄将滤芯从滤杯接头中取出，并旋转 45°。完全饱和后最大重量为 25 千克。

模块化 – 易于扩展的 AQUAMAT i.CF
实用的改装套件可用于后续容量调整。

传统的油/水分离器专为特定的冷凝水体积而设计。如果超过此容量，例如由于压缩空气的需求量增加，则必须安装额外的设备。得益于其模块化设计，AQUAMAT i.CF 可通过简单的改装套件轻松适应需求量的增加和减少。

可持续发展 – 可持续环保控制器
AQUAMAT CONTROL 控制器提供先进的环保措施。

如果不对油/水分离器的运行进行监控或维护不当，其含油的冷凝液和废水可能会污染环境。

智能 AQUAMAT i.CF 油/水分离器与 AQUAMAT CONTROL 可提供先进的环保措施：

  • 符合卫生标准的滤芯概念带有自动排水功能和底部的止滴阀，可安全地容纳整体油量。
  • 主动分离过程可防止回流，从而防止冷凝水溢出。
  • AQUAMAT CONTROL 控制器还能持续显示剩余的滤芯容量，从而确保维护的透明度和可预测性。
