功率可达 250 kW 的螺杆式鼓风机

无与伦比的节能性 – 丝毫不影响高效性

低压应用的未来已经来到:凯撒创新技术,如全球闻名的 SIGMA PROFILE 转子,可使效率提高达 35%!这些可靠的组件坚固耐用、可确保连续且无故障的运行,同时在调试、操作和维护方面实现成本节约最大化。

  • 高效率和低维护鼓风机系统 – 双轴 SIGMA 鼓风机机头
  • 可选配 Y/D 启动柜 (STC) 或变频器 (SFC)
  • 配备电源设备、SIGMA CONTROL 2 控制器和工厂调节皮带传动装置的即插即用式完整解决方案(已预充注机油)。

新的转子技术使市政和工业废水处理以及浮选和流体化领域的客户受益,在这些应用中,鼓风机完全能够满足持续运行的需要。在这些应用中,能效是一个关键因素。

您获得的优势

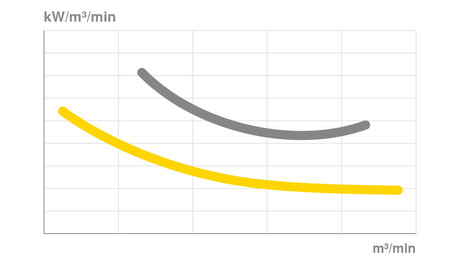

  • 整个机器的最高效率:
    SIGMA PROFILE 转子、电机-鼓风机之间最佳的动力传输,以及所有组件的最小压力损耗共同确保了优异的综合效率。
  • 连接的工艺管道中脉动最小:
    专用消声器覆盖极宽的频率范围,从而显著减小了机器和管道的声响。
  • 减至极限的停机时间:
    高度耐用的组件确保机器的可靠运行。巧妙的设计消除了对辅助装置的需求(如用于密封或冷却的装置)。众多传感器实现对运行状态的远程监控。
经济实惠 – 得益于低生命周期成本
寿命周期成本

我们的综合方案可确保最佳的投资回报:卓越的能效和最高的压缩空气可用性,再加上快速响应的全球性服务与支持网络。



产品详情

设备

即插即用

这些成套鼓风机配备全套传感器、STC/SFC、SIGMA CONTROL 2 和紧急停机按钮;已预充注机油并已获得完全认证。

鼓风机主机

配备 SIGMA PROFILE 转子的高效鼓风机转子

  • 高效的鼓风机主机带有 SIGMA PROFILE 转子,可确保最高的供风量和最低的能耗

轴承和密封件

  • 耐重负荷的滚柱轴承可吸收 100% 的径向力
  • 鼓风机主机驱动轴上的旋转传动引入装置具有久经考验的免维护滑环密封件

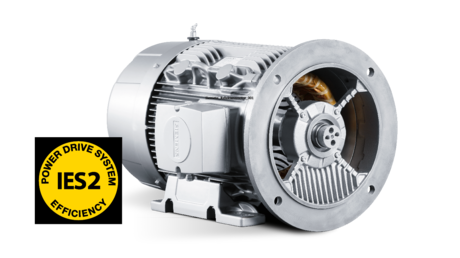

驱动电机

  • Siemens 电机
  • 高效 IE3 电机提供无与伦比的效率;HBS 驱动电机和变频器具有 IES2 的系统效率等级
  • 标配三个 PTC 热敏电阻器
  • 使用 SFC 频率控制器校准的变速版本
  • 易于检修的中央润滑孔,用于快速可靠地维护轴承可补充润滑脂的电机

皮带传动(EBS/FBS 螺杆式鼓风机)

  • 带指示器的 V 型皮带自动驱动张紧装置
  • 随时实现最佳传输效率
  • 降低了维护成本
  • 标准的 V 型皮带护罩,具有额外的皮带冷却效果

直接驱动(CBS/DBS 和 HBS 螺杆式鼓风机)

  • 集成式传动装置,动力传输效率几乎达到 100%
  • 配备 1:1 直接驱动的 HBS
  • 各种不同的传动比可供选择
  • 使用优质电机
  • 传动装置的动力分配经过优化,使轴承具有出色的耐用性

脉动缓冲器

  • 有效的进气和排气吸音消声器可在较宽的频率范围内减小工艺气流脉动
  • 由于具有强大的抑制作用,管道中的流体噪音极小

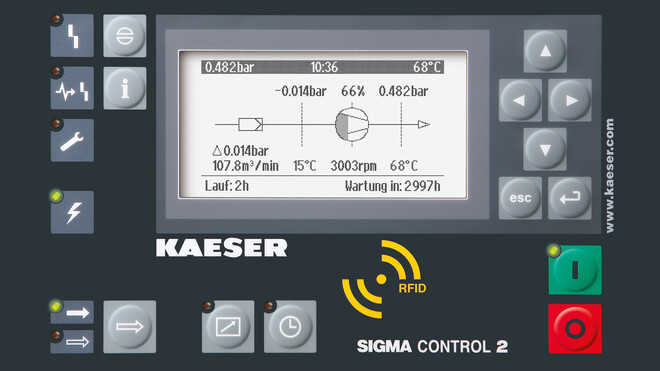

SIGMA CONTROL 2

SIGMA CONTROL 2 – SD 卡插槽

  • 交通信号灯式 LED 指示灯醒目地指示工作状态
  • 易于读取的显示屏
  • 30 种语言可供选择
  • 软触摸图标按钮
  • 全自动监控和控制
  • 标准选项包括二元、四元、多元和连续控制模式
  • 接口:以太网
  • 可选附加通信模块:Profibus DP、Modbus、Profinet 和 DeviceNet
  • 数据记录和更新用 SD 卡槽
  • RFID 读写器
  • Web 服务器
  • KAESER CONNECT 用户界面
  • 视觉显示模拟和数字输入值
  • 警告和故障消息
  • 用图形显示压力、温度和速度趋势

KAESER CONNECT

  • 打开 Web 浏览器
  • 输入 SC2 IP 地址和密码
  • 通过集成的 Web 服务器访问鼓风机控制器

用户界面将显示机器的实时状态以及模拟和数字输入值;还会列出警告/故障消息,并用图形显示压力、温度和速度趋势。

即插即用

只需插入电源、打开开关,即可投入使用。

成套鼓风机:只需插入并打开

这种成套鼓风机配备有变频器或 Y/D 启动柜、SIGMA CONTROL 2 和紧急停机开关。这显著减少了规划、安装、认证、文档记录和调试的工作量、成本和风险。

启动控制 (STC)

鼓风机 – 启动控制 (STC)

该版本带有用于实现恒速运行的 Y-Δ-启动柜,并且配置了高品质的接触器、过载保护断路器以及失相监控装置。整套装置还包含:SIGMA CONTROL 2 控制器和一套可靠的紧急停机系统。

SIGMA 频率控制 (SFC)

鼓风机 – SIGMA FREQUENCY CONTROL(SIGMA 频率控制,SFC)

通过变速控制,SFC 变频器可以调节气流来满足应用空气需求。由于所有编程及参数设定均已在工厂完成,因此一切已准备就绪,可立即运行。

技术规格

标准系列

型号CBS 120 L CBS 120 M DBS 220 L
最大压差 – 表压 mbar 650 1,100 650
最大可用流速 m³/min 12.6 12.5 23
电机最大额定功率 kW 18.5 22 30
最大压差 – 欠压 mbar - 550 -
最大进气量 m³/min - 12.5 -
电机最大额定功率 kW - 15 -
接头直径 DN 80 80 100
尺寸(含控制柜和隔音罩) 宽 x 深 x 高 mm 1,110 x 1,370 x 1,670 1,110 x 1,370 x 1,670 1,110 x 1,480 x 1,670
最大质量 kg 730 750 820

型号DBS 220 M EBS 380 L EBS 380 M
最大压差 – 表压 mbar 1,100 650 1,100
最大可用流速 m³/min 22 38 37
电机最大额定功率 kW 37 45 75
最大压差 – 欠压 mbar 550 - 550
最大进气量 m³/min 22 - 38
电机最大额定功率 kW 22 - 37
接头直径 DN 100 150 150
尺寸(含控制柜和隔音罩) 宽 x 深 x 高 mm 1,110 x 1,480 x 1,670 1,940 x 1,600 x 1,700 1,940 x 1,600 x 1,700
最大质量 kg 850 1,400 1,600

型号FBS 660 L FBS 660 M HBS 1600 L
最大压差 – 表压 mbar 650 1,100 650
最大可用流速 m³/min 67 66 162
电机最大额定功率 kW 90 110 200
最大压差 – 欠压 mbar - 550 -
最大进气量 m³/min - 64 -
电机最大额定功率 kW - 75 -
接头直径 DN 200 200 300
尺寸(含控制柜和隔音罩) 宽 x 深 x 高 mm 2,250 x 1,950 x 1,900 2,250 x 1,950 x 1,900 2,065 x 3,350 x 2,320
最大质量 kg 1,850 2,200 5,880

型号HBS 1600 M
最大压差 – 表压 mbar 1,100
最大可用流速 m³/min 162
电机最大额定功率 kW 250
最大压差 – 欠压 mbar 500
最大进气量 m³/min 106.91
电机最大额定功率 kW 160
接头直径 DN 300
尺寸(含控制柜和隔音罩) 宽 x 深 x 高 mm 2,065 x 3,350 x 2,320
最大质量 kg 5,940
