CN C 和 DN C 系列高压增压器

高压增压器可实现高效的压缩空气供应

这套完整的系统功能齐全:CN C 和 DN C 系列增压机采用新设计,占地面积约为其前代产品的一半,其内部布局与外观都很出色。新的组件布局不仅确保了最佳的冷却空气流动,还提供了更好的维护便利性。

此外,经过改进的 SIGMA CONTROL 2 控制器提供了具有多种接口的多种监控和控制新选项,并且与主控制系统完全兼容,从而提供了动态控制功能。

在 DN C 系列的 SFC 型号上,压缩机流量与相关应用的实际空气需求相匹配,这意味着只消耗了所需的能量以产生所需的确切压缩空气量。

CN C 系列性能参数:

  • 7.5 – 22 kW
  • 入口压力:3 – 10 bar
  • 出口压力:10 – 45 bar
  • 流量:0.8 – 8.0 m³/min

DN C 系列性能参数:

  • 22 – 45 kW
  • 入口压力:3 – 10 bar
  • 出口压力:10 – 45 bar
  • 流量:2.26 – 19.60 m³/min

可选功能:

高压增压器提供风冷式或水冷式型号。CN C 系列高压增压器标配空气冷却系统。还提供了一种用于氮气压缩的型号(N2 型号),该型号采用密封设计,可防止外部空气渗透。

应用领域:

PET 瓶生产、工艺空气应用、制氮、测试设施的高压(例如压力测试)、爆破压力测试和脉冲测试(用于制动器、冷却器等)。

您将受益于:

  • 占地面积小:
    这款独特的、节省空间的系统不仅外形小巧而且功能强大,因此无需牺牲性能、可靠性或能效!
  • 安装十分简单:
    DN C 和 CN C 增压器已交付,可连接到电源。该系统可以配置在大量应用中,包括自监控应用。
  • 维修成本节省
    由于采用了新设计,可从装置前部进行维护。这种配置由于采用了新的组件布局而得以实现,同时还减少了维护任务所需的工作量,例如更换传送带。
能源成本节省
寿命周期成本

高品质的超高效电动机提供无与伦比的效率,从而实现极低的功耗。它们较低的运行温度也是一个显著的优势。



产品详情

新的设计改善了易用性,提升了效率和灵活性
DN C 系列紧凑型增压器机组(后部)

  • 延长了使用寿命:
    电机和主机已与机器的其余部分分离。因此控制柜、冷却器、风扇和管路不会受到显著的振动影响。
  • 优化了维护便利性:
    安装空气冷却器后的侧视图 – 面板容易拆卸,便于反复检修
  • 改进了维护性:
    可以更换皮带、维修电磁阀(氮气型)或更换进气阀上的集污器
布局示例

采用高压增压器的压缩空气站示例

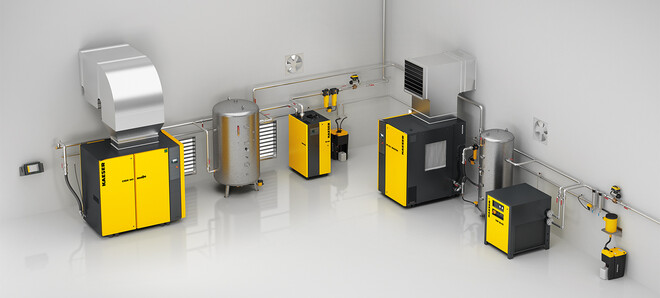

Kaeser Kompressoren 的压缩空气站,配有紧凑型 DN C 系列高压增压器。
高压增压器的设计布局

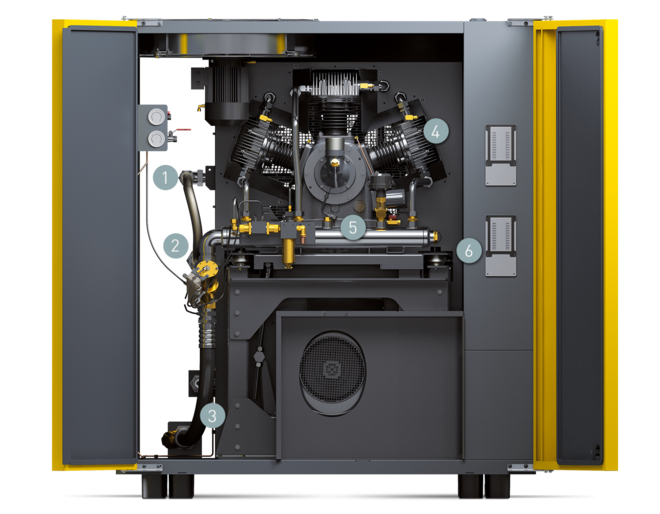

DN C 系列紧凑型增压器机组部件(前部)
  1. 最终压力侧挠性软管管路
  2. 收集管和后冷却器之间的止回阀
  3. 入口侧柔性软管管路
  1. 重新设计的气缸盖
  2. 大型空气收集管可减少脉动
  3. 减振元件
技术规格 CN 22C

标准系列

型号CN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
入口压力 bar 5 7.5 7.5
出口压力 bar 25 25 35
流速 整个系统处于工作压力下 m³/min 2.54 4.17 3.68
进气量 m³/min 3.74 5.3 5.3
活塞排量 m³/min 0.62 0.62 0.62
压缩机主机/机体速度 RPM 1,235 1,235 1,235
活塞数量 2 2 2
电机额定输出 kW 22 22 22
声压级 dB(A) 75 75 75
压缩空气进口接头G 1 G 1 G 1
压缩空气出口接头G 1 G 1 G 1
尺寸 宽 x 深 x 高 mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

型号CN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
入口压力 bar 10 10 10
出口压力 bar 25 35 45
流速 整个系统处于工作压力下 m³/min 5.79 5.31 4.83
进气量 m³/min 6.86 6.86 6.86
活塞排量 m³/min 0.62 0.62 0.62
压缩机主机/机体速度 RPM 1,235 1,235 1,235
活塞数量 2 2 2
电机额定输出 kW 22 22 22
声压级 dB(A) 75 75 75
压缩空气进口接头G 1 G 1 G 1
压缩空气出口接头G 1 G 1 G 1
尺寸 宽 x 深 x 高 mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

技术规格 CN 15C

标准系列

型号CN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
入口压力 bar 5 7.5 7.5
出口压力 bar 25 25 35
流速 整个系统处于工作压力下 m³/min 2.54 4.17 3.04
进气量 m³/min 3.74 5.3 4.23
活塞排量 m³/min 0.62 0.62 0.5
压缩机主机/机体速度 RPM 1,235 1,235 985
活塞数量 2 2 2
电机额定输出 kW 15 15 15
声压级 dB(A) 74 74 74
压缩空气进口接头G 1 G 1 G 1
压缩空气出口接头G 1 G 1 G 1
尺寸 宽 x 深 x 高 mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

型号CN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
入口压力 bar 10 10 10
出口压力 bar 25 35 45
流速 整个系统处于工作压力下 m³/min 5.79 4.36 3.63
进气量 m³/min 6.86 5.47 4.94
活塞排量 m³/min 0.62 0.5 0.45
压缩机主机/机体速度 RPM 1,235 985 890
活塞数量 2 2 2
电机额定输出 kW 15 15 15
声压级 dB(A) 74 74 74
压缩空气进口接头G 1 G 1 G 1
压缩空气出口接头G 1 G 1 G 1
尺寸 宽 x 深 x 高 mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

技术规格 CN 11C

标准系列

型号CN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
入口压力 bar 5 7.5 7.5
出口压力 bar 25 25 35
流速 整个系统处于工作压力下 m³/min 2.09 3.41 2.47
进气量 m³/min 2.99 4.23 3.41
活塞排量 m³/min 0.5 0.5 0.4
压缩机主机/机体速度 RPM 985 985 795
活塞数量 2 2 2
电机额定输出 kW 11 11 11
声压级 dB(A) 73 73 73
压缩空气进口接头G 1 G 1 G 1
压缩空气出口接头G 1 G 1 G 1
尺寸 宽 x 深 x 高 mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920 920

型号CN 11C 10/25 bar CN 11C 10/35 bar
入口压力 bar 10 10
出口压力 bar 25 35
流速 整个系统处于工作压力下 m³/min 4.73 3.29
进气量 m³/min 5.47 4.16
活塞排量 m³/min 0.5 0.38
压缩机主机/机体速度 RPM 985 750
活塞数量 2 2
电机额定输出 kW 11 11
声压级 dB(A) 73 73
压缩空气进口接头G 1 G 1
压缩空气出口接头G 1 G 1
尺寸 宽 x 深 x 高 mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 920 920

技术规格 CN 7C

标准系列

型号CN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
入口压力 bar 5 7.5 7.5
出口压力 bar 25 25 35
流速 整个系统处于工作压力下 m³/min 1.26 2 1.62
进气量 m³/min 1.72 2.44 2.18
活塞排量 m³/min 0.29 0.29 0.26
压缩机主机/机体速度 RPM 1,250 1,250 1,120
活塞数量 2 2 2
电机额定输出 kW 7.5 7.5 7.5
声压级 dB(A) 71 71 71
压缩空气进口接头G 1 G 1 G 1
压缩空气出口接头G 1 G 1 G 1
尺寸 宽 x 深 x 高 mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 790 790 790

型号CN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
入口压力 bar 10 10 10
出口压力 bar 25 35 45
流速 整个系统处于工作压力下 m³/min 2.74 2.05 1.75
进气量 m³/min 3.15 2.52 2.27
活塞排量 m³/min 0.29 0.23 0.21
压缩机主机/机体速度 RPM 1,250 1,000 900
活塞数量 2 2 2
电机额定输出 kW 7.5 7.5 7.5
声压级 dB(A) 71 71 71
压缩空气进口接头G 1 G 1 G 1
压缩空气出口接头G 1 G 1 G 1
尺寸 宽 x 深 x 高 mm 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890 1,210 x 1,590 x 1,890
重量 kg 790 790 790

技术规格 DN 30C

标准系列

型号DN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
入口压力 bar 5 7.5 7.5
出口压力 bar 25 25 35
流速 整个系统处于工作压力下 m³/min 6.11 8.92 7.02
进气量 m³/min 7.85 10.68 9.07
活塞排量 m³/min 1.31 1.26 1.06
压缩机主机/机体速度 RPM 1,139 1,095 929
活塞数量 3 3 3
电机额定输出 kW 30 30 30
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,470 1,470 1,470

型号DN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
入口压力 bar 10 10 13
出口压力 bar 25 45 20
流速 整个系统处于工作压力下 m³/min 11.35 6.98 16.74
进气量 m³/min 13.05 9.06 18.29
活塞排量 m³/min 1.19 0.82 1.31
压缩机主机/机体速度 RPM 1,034 1,034 1,139
活塞数量 3 3 3
电机额定输出 kW 30 30 30
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,470 1,470 1,470

型号DN 30C 13/45 bar
入口压力 bar 13
出口压力 bar 45
流速 整个系统处于工作压力下 m³/min 9.53
进气量 m³/min 11.53
活塞排量 m³/min 0.82
压缩机主机/机体速度 RPM 1,034
活塞数量 3
电机额定输出 kW 30
声压级 dB(A) 78
压缩空气进口接头G 2
压缩空气出口接头G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960
重量 kg 1,470

技术规格 DN 22C

标准系列

型号DN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
入口压力 bar 5 7.5 7.5
出口压力 bar 25 25 30
流速 整个系统处于工作压力下 m³/min 4.75 6.91 6.16
进气量 m³/min 6.29 8.31 7.72
活塞排量 m³/min 1.05 0.98 0.91
压缩机主机/机体速度 RPM 1,315 1,227 1,139
活塞数量 3 3 3
电机额定输出 kW 22 22 22
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,370 1,370 1,370

型号DN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
入口压力 bar 7.5 10 10
出口压力 bar 35 25 40
流速 整个系统处于工作压力下 m³/min 5.32 9.09 5.99
进气量 m³/min 7.01 10.37 7.68
活塞排量 m³/min 0.82 0.94 0.7
压缩机主机/机体速度 RPM 1,034 1,183 876
活塞数量 3 3 3
电机额定输出 kW 22 22 22
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,370 1,370 1,370

型号DN 22C 13/20 bar DN 22C 13/30 bar
入口压力 bar 13 13
出口压力 bar 20 30
流速 整个系统处于工作压力下 m³/min 13.19 10.27
进气量 m³/min 14.18 11.53
活塞排量 m³/min 1.01 0.82
压缩机主机/机体速度 RPM 1,271 1,034
活塞数量 3 3
电机额定输出 kW 22 22
声压级 dB(A) 78 78
压缩空气进口接头G 2 G 2
压缩空气出口接头G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,370 1,370

技术规格 DN 37C

标准系列

型号DN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
入口压力 bar 5 7.5 10
出口压力 bar 20 30 25
流速 整个系统处于工作压力下 m³/min 7.36 9.39 12.98
进气量 m³/min 9.06 11.54 14.93
活塞排量 m³/min 1.51 1.36 1.36
压缩机主机/机体速度 RPM 1,315 1,183 1,183
活塞数量 3 3 3
电机额定输出 kW 37 37 37
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,500 1,500 1,500

型号DN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
入口压力 bar 10 13 13
出口压力 bar 40 20 35
流速 整个系统处于工作压力下 m³/min 9.96 18.59 13.57
进气量 m³/min 12.38 20.41 15.76
活塞排量 m³/min 1.12 1.46 1.12
压缩机主机/机体速度 RPM 981 1,271 981
活塞数量 3 3 3
电机额定输出 kW 37 37 37
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,500 1,500 1,500

技术规格 DN 45C

标准系列

型号DN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
入口压力 bar 7.5 7.5 10
出口压力 bar 25 30 25
流速 整个系统处于工作压力下 m³/min 10.74 9.75 14.41
进气量 m³/min 12.83 11.97 16.6
活塞排量 m³/min 1.51 1.41 1.51
压缩机主机/机体速度 RPM 1,315 1,227 1,315
活塞数量 3 3 3
电机额定输出 kW 45 45 45
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,410 1,510 1,510

型号DN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
入口压力 bar 10 13 13
出口压力 bar 35 20 45
流速 整个系统处于工作压力下 m³/min 12.9 19.21 13.77
进气量 m³/min 15.49 21.12 16.61
活塞排量 m³/min 1.41 1.51 1.19
压缩机主机/机体速度 RPM 1,227 1,315 1,034
活塞数量 3 3 3
电机额定输出 kW 45 45 45
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,510 1,510 1,510

技术规格 DN 45C SFC

标准系列

型号DN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
入口压力 bar 7.5 7.5 10
出口压力 bar 25 30 25
流速 整个系统处于工作压力下 m³/min 10.74 9.75 14.41
进气量 m³/min 12.83 11.97 16.6
活塞排量 m³/min 1.51 1.41 1.51
压缩机主机/机体速度 RPM 1,315 1,227 1,315
活塞数量 3 3 3
电机额定输出 kW 45 45 45
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,510 1,510 1,510

型号DN 45C SFC 10/35 bar
入口压力 bar 10
出口压力 bar 35
流速 整个系统处于工作压力下 m³/min 12.9
进气量 m³/min 15.49
活塞排量 m³/min 1.41
压缩机主机/机体速度 RPM 1,227
活塞数量 3
电机额定输出 kW 45
声压级 dB(A) 78
压缩空气进口接头G 2
压缩空气出口接头G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960
重量 kg 1,510

技术规格 DN 37C S SFC

标准系列

型号DN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
入口压力 bar 7.5 7.5 10
出口压力 bar 25 30 25
流速 整个系统处于工作压力下 m³/min 6.66 6.42 9.09
进气量 m³/min 8.02 8.02 10.37
活塞排量 m³/min 0.94 0.94 0.94
压缩机主机/机体速度 RPM 1,183 1,183 1,183
活塞数量 3 3 3
电机额定输出 kW 37 37 37
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,500 1,500 1,500

型号DN 37C S SFC 10/40 bar
入口压力 bar 10
出口压力 bar 40
流速 整个系统处于工作压力下 m³/min 8.02
进气量 m³/min 9.98
活塞排量 m³/min 0.91
压缩机主机/机体速度 RPM 1,139
活塞数量 3
电机额定输出 kW 37
声压级 dB(A) 78
压缩空气进口接头G 2
压缩空气出口接头G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960
重量 kg 1,500

技术规格 DN 37C L SFC

标准系列

型号DN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
入口压力 bar 5 7.5 10
出口压力 bar 20 30 25
流速 整个系统处于工作压力下 m³/min 7.36 9.39 12.98
进气量 m³/min 9.06 11.54 14.93
活塞排量 m³/min 1.51 1.36 1.36
压缩机主机/机体速度 RPM 1,315 1,183 1,183
活塞数量 3 3 3
电机额定输出 kW 37 37 37
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,500 1,500 1,500

型号DN 37C L SFC 10/30 bar
入口压力 bar 10
出口压力 bar 30
流速 整个系统处于工作压力下 m³/min 12.21
进气量 m³/min 14.38
活塞排量 m³/min 1.31
压缩机主机/机体速度 RPM 1,139
活塞数量 3
电机额定输出 kW 37
声压级 dB(A) 78
压缩空气进口接头G 2
压缩空气出口接头G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960
重量 kg 1,500

技术规格 DN 30C S SFC

标准系列

型号DN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
入口压力 bar 5 7.5 7.5
出口压力 bar 25 25 35
流速 整个系统处于工作压力下 m³/min 4.07 6.4 5.93
进气量 m³/min 5.45 7.72 7.72
活塞排量 m³/min 0.91 0.91 0.91
压缩机主机/机体速度 RPM 1,139 1,139 1,139
活塞数量 3 3 3
电机额定输出 kW 30 30 30
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,470 1,470 1,470

型号DN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
入口压力 bar 10 10 10
出口压力 bar 25 35 40
流速 整个系统处于工作压力下 m³/min 8.75 8.26 8.02
进气量 m³/min 9.98 9.98 9.98
活塞排量 m³/min 0.91 0.91 0.91
压缩机主机/机体速度 RPM 1,139 1,139 1,139
活塞数量 3 3 3
电机额定输出 kW 30 30 30
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,470 1,470 1,470

技术规格 DN 30C L SFC

标准系列

型号DN 30C L SFC 5/25 bar
入口压力 bar 5
出口压力 bar 25
流速 整个系统处于工作压力下 m³/min 6.11
进气量 m³/min 7.85
活塞排量 m³/min 1.31
压缩机主机/机体速度 RPM 1,139
活塞数量 3
电机额定输出 kW 30
声压级 dB(A) 78
压缩空气进口接头G 2
压缩空气出口接头G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960
重量 kg 1,470

技术规格 DN 22C SFC

标准系列

型号DN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
入口压力 bar 5 7.5 7.5
出口压力 bar 25 25 30
流速 整个系统处于工作压力下 m³/min 4.75 6.91 6.16
进气量 m³/min 6.29 8.31 7.72
活塞排量 m³/min 1.05 0.98 0.91
压缩机主机/机体速度 RPM 1,315 1,227 1,139
活塞数量 3 3 3
电机额定输出 kW 22 22 22
声压级 dB(A) 78 78 78
压缩空气进口接头G 2 G 2 G 2
压缩空气出口接头G 1½ G 1½ G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960 1,280 x 1,830 x 1,960
重量 kg 1,370 1,370 1,370

型号DN 22C SFC 10/25 bar
入口压力 bar 10
出口压力 bar 25
流速 整个系统处于工作压力下 m³/min 9.09
进气量 m³/min 10.37
活塞排量 m³/min 0.94
压缩机主机/机体速度 RPM 1,183
活塞数量 3
电机额定输出 kW 22
声压级 dB(A) 78
压缩空气进口接头G 2
压缩空气出口接头G 1½
尺寸 宽 x 深 x 高 mm 1,280 x 1,830 x 1,960
重量 kg 1,370
