干燥能力高达 8.25 m³/min 的节能型 SECOTEC 冷冻式干燥机

具有稳定压力露点性能的出色节能装置

凭借高效的存储控制,SECOTEC TA 至 TD 系列 (*) 冷冻式干燥机可根据您的需求将压缩空气干燥至 3 ℃ 的露点,并始终确保最高工作效率。大尺寸的蓄能材料使得运行时材料承受的应用极低,并能确保稳定的压力露点性能。

  • 当在部分负载下运行时以及工作中断期间,可节省巨大的潜在成本
  • 系统设计具有出色的耐用性和低维护需求
  • 风冷型适用最高 43 °C 的环境温度

您获得的优势

  • 能源节约:
    得益于节能控制,当在部分负载下运行时,多余的冷却功率可以临时存储在蓄能材料中,之后的冷却便不再需要消耗能量。
  • 长期可行性:
    SECOTEC 冷冻式干燥机的高质量制冷剂回路在最高 +43 ℃ 的环境温度下可确保可靠性能。大尺寸冷凝水分离器和电子 ECO-DRAIN 冷凝水排放器在所有负载阶段均可提供可靠的冷凝水排放。电气设备符合标准 EN 60204-1。
  • 极佳的维修便利性
    外壳的设计考虑了组件的维修便利性,这有助于大幅降低维护及测试工作的人工成本。

* 此冷冻式干燥机系列带有含氟温室气体。2019 年,所有机型所使用的制冷剂将由 R-134a (GWP 1430) 更换为 R-513A (GWP 631)。如果您对此次的冷却剂更换活动的进展情况有任何疑问,可随时向我公司咨询,我们会非常乐意答复您的疑问。

完美搭配:AQUAMAT 油/水分离器
AQUAMAT 冷凝水处理系统

我们的建议:在排放到使用 AQUAMAT 油/水分离器的常规废水系统中之前,请使用具有成本效益且符合法律规范的冷凝水处理方法。



产品详情

SECOTEC – 在所有条件下节能

冷冻式干燥机的负载不仅取决于要进行干燥的压缩空气量(灰色区域),更取决于进入的压缩空气的含水量。水量(湿度)会随着温度的升高而增加,因此冷冻式干燥机的负载会在高环境温度下急剧增加,例如在夏季时(黄色曲线)。

相反,当冬季温度下降时(青绿色曲线),冷冻式干燥机上的负载减少。为了在所有这些波动期间保持稳定的压力露点,冷冻式干燥机应始终能够在峰值负载期间提供足够的性能,并且还应留有额外的容量。

与流量和温度范围类似,冷冻式干燥机始终在 0 到 100% 的负载范围内运行。由于 SECOTEC 存储控制确保了在此整个负载范围内仅会根据需要使用能源,因此用户可从出色的节约中受益。

节能效果
得益于存储控制的最大能源节约
得益于 SECOTEC 冷冻式干燥机存储控制的最大能源节约

冷冻式干燥机的工作循环始终在 0 和 100% 之间波动。与传统的部分负载控制系统不同,SECOTEC 存储控制可精确调整所有负载阶段的电能消耗。

这使得与以平均 40% 容量运行的带有热气旁通控制器的冷冻式干燥机相比,SECOTEC 冷冻式干燥机可节约几乎 60% 的能源成本。

相对于传统系统,SECOTEC 干燥机的热质量始终保持冷却。这意味着即使在启动阶段,也可以有效地干燥压缩空气。热质量周围的高质量隔热层也有助于将能耗降到最低。通过 SECOTEC 冷冻式干燥机,压缩空气干燥能够以出色的能源效率进行,并且其高热质量容量使其对设备的影响非常小。

低磨损运行下达到最佳干燥效果
通过 SECOTEC 冷冻干燥机实现最佳的干燥性能和对环境无害的运行

SECOTEC 冷冻式干燥机可在所有负载阶段确保稳定的压力露点。干燥后的压缩空气可以冷却到 + 3°C(= 可实现的压力露点),并且空气冷凝中没有水分。即使在更高的环境温度下,这也会确保对下游压缩空气系统和耗气设备的最佳防护。

具有开关运行模式但没有额外热质量的传统冷冻式干燥机将热交换器材料本身作为热质量。因此,在这些干燥机中,需要更加频繁地打开和关闭制冷压缩机和风扇电机,以便保持所需的冷却性能。为了减少开关频率和磨损,因此仅在更高的压力露点下打开制冷剂回路。由此产生的压力露点波动会对干燥性能产生负面影响。这可能会产生风险,因为即使在相对压缩空气湿度为 40% 时也能够产生腐蚀 – 因此即使没有冷凝水形成也会发生腐蚀。

另一方面,由于其高热储存容量,SECOTEC 冷冻式干燥机可确保材料友好的运行。热质量充满后,制冷压缩机和风扇电机可以保持关闭更长时间,而不会影响压力露点稳定性。

设计与功能

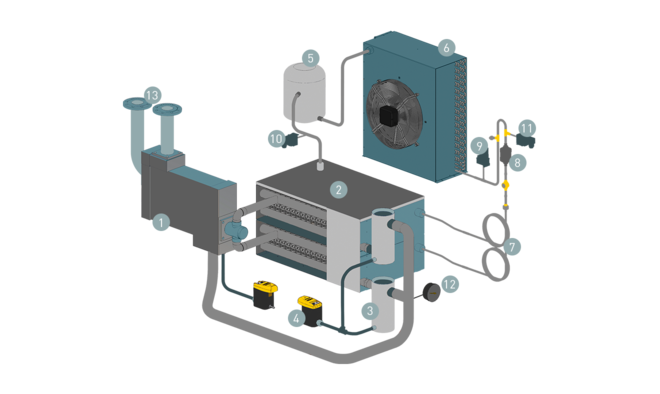

SECOTEC 冷冻式干燥机的设计与功能
  1. 空气/空气热交换器
  2. 带有热质量的空气/制冷剂热交换器
  3. 冷凝水分离器
  4. ECO-DRAIN 冷凝水排放器
  5. 制冷压缩机
  6. 制冷冷凝器
  7. 毛细管
  1. 过滤器/干燥机
  2. 高压开关
  3. 低压开关
  4. 风扇压力开关
  5. PDP 趋势指示器
  6. 压缩空气入口和出口
技术规格

您可在本手册中找到技术规格:
