18 到 110 kW 的中型螺杆式空压机

节能型螺杆式空压机 - 以设计细节见长

对我们来说,使用螺杆式空压机的压缩空气供应是您生产工艺的核心。我们的 ASD、BSD、CSD 和 CSD(X) 系列确保以前所未有的效率级别为您的工艺提供可靠的压缩空气供应。

这些系统是出色的合作伙伴,可通过 SIGMA AIR MANAGER 4.0 集成至现有的控制系统中。为了确保满足您对具体压缩空气供应的需求,我们提供不同型号的螺杆式空压机供您选择:

  • 基础型号
  • 采用冷冻式干燥机,可获得优质压缩空气:T 型号
  • 采用变速驱动器,可获得最佳效率和较宽控制范围:SFC 型号
  • 同步磁阻电机:显著提高效率 - 尤其是以部分负荷运行时 - 相比同等的异步系统,其可节省大量能源。
  • 配有集成式冷冻干燥机和变速驱动器的完整系统:T SFC 型号
我们的专家将非常乐意帮助您选择满足需求的正确型号。

您将受益于

  • 节约能源:
    带异步电机的固定转速系统,符合 IE4 效率等级。变频控制螺杆式空压机配有 IE5 电机,符合 IES2 系统效率等级。
  • 更长的使用寿命:
    电子热管理可动态控制 ASD、BSD、CSD 和 CSD(X) 系列压缩机的流体温度。这不仅进一步节省了能源,而且可靠地防止冷凝水的形成和相关受潮损坏。
  • 热回收:
    我们的螺杆式空压机能够将输送到机体的驱动电能全部转换成热能。其中 96% 的能量仍然可用于热回收。使用这个潜能成为你的优势!

CSD(X) – 电能转换为效率

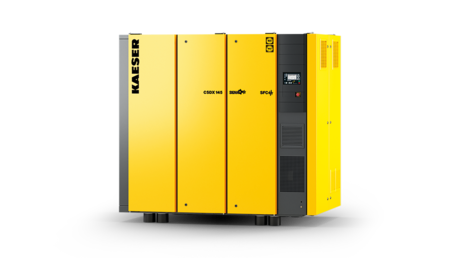

KAESER KOMPRESSOREN CSDX 螺杆式空压机

KAESER CSD(X) 系列新一代喷油螺杆式压缩机现在可以提供更精确高效的性能。集成套件包括电机、正时齿轮和主机,能够为每个操作点选择最节能的主机速度。安装的电子热管理 (ETM) 和新设计的进气阀加上更大的进气过滤器可显著提高螺杆式压缩机的效率。变频控制的风扇只提供实际所需的冷却空气量,因此可进一步节能并减少二氧化碳排放量。

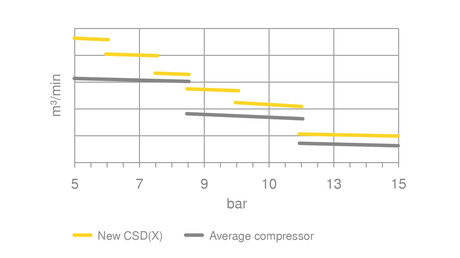

CSD(X) 提供 6 种全新的可选工作压力。
六种压力型号可显著提高流量,最重要的是,能够精确调整个别压力要求。

KAESER 始终选择最高效的驱动装置,以求更高的能效。固定转速系统配备有异步电机,符合此类驱动型号的 IE4 最佳效率等级。变频控制 SFC 系统使用 IE5 电机,同时满足 IES2 系统效率的需求,因此可以达到符合欧洲生态设计标准 IEC 61800-9 中规定的最高效率。



功率高达 110 kW 的螺杆式空压机详细信息

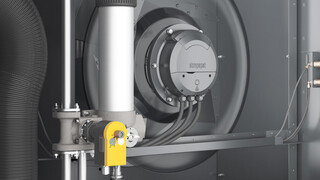

安全避免形成冷凝水
电子热管理,防止形成冷凝液。

电子热管理 (ETM) 使 SIGMA CONTROL 2 压缩机控制器能够可靠地避免形成冷凝水。得益于变频控制风扇装置,SIGMA CONTROL 2 还可以根据环境条件调整 CSD (X) 的冷却气流。这意味着在低温或部分荷载运行期间,风扇转速可以降低,从而显著降低能耗。

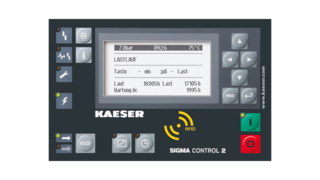

高效可靠的操作
SIGMA CONTROL 2 压缩机控制器

集成式 SIGMA CONTROL 2 控制器可协调压缩空气的生产,确保高效、可靠的机器运行。此外,它还可以保证整个集成系统内的完美交互。所有相关组件和运行状态均受监测和评估。操作员可以使用多种通信功能,包括选择将机器连接到其他控制技术 (SCADA)。

能量效率至关重要
通过 Kaeser 生命周期管理实现节省

压缩机的购买价格和服务成本仅占寿命周期总成本的一部分。能源在系统成本中所占比例最大。作为领先的压缩空气系统提供商,我们提供符合您具体需求的个性化规划、节能压缩空气站和可靠的服务。我们将在压缩空气站的整个使用寿命期间与您合作。

低能耗即可获得优质压缩空气
带附加干燥机的 CSDX 螺杆式空压机。

您是否希望保护压缩空气管网免受管道腐蚀、设备故障和产品损坏的影响?那么附加干燥机的 ASD、BSD、CSD 和 CSD(X) 系列螺杆式空压机正是满足您需要的理想选择。

冷冻式干燥机采用坚固紧凑的设计,可减少制冷剂量的消耗,从而减少二氧化碳当量。其节能控制仅允许在压缩空气流经机组时运行。 这能确保适用于应用的压缩空气质量,同时可达到最高效率。

技术规格 ASD

标准系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
ASD 35 7.5 3.16 8.5 18.5 1,460 x 900 x 1,530 G 1¼ 65 610
10 2.63 12
ASD 40 7.5 3.92 8.5 22 1,460 x 900 x 1,530 G 1¼ 66 655
10 3.13 12 621
13 2.58 15
ASD 50 7.5 4.58 8.5 25 1,460 x 900 x 1,530 G 1¼ 66 695
10 3.85 12 697
13 3.05 15 663
ASD 60 7.5 5.53 8.5 30 1,460 x 900 x 1,530 G 1¼ 69 750
10 4.49 12 712
13 3.71 15 714

T 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 冷冻干燥机 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
ASD 35 T 7.5 3.16 8.5 18.5 ABT 60 1,770 x 900 x 1,530 G 1¼ 65 705
10 2.63 12
ASD 40 T 7.5 3.92 8.5 22 ABT 60 1,770 x 900 x 1,530 G 1¼ 66 750
10 3.13 12 716
13 2.58 15
ASD 50 T 7.5 4.58 8.5 25 ABT 60 1,770 x 900 x 1,530 G 1¼ 66 790
10 3.85 12 792
13 3.05 15 758
ASD 60 T 7.5 5.53 8.5 30 ABT 60 1,770 x 900 x 1,530 G 1¼ 69 845
10 4.49 12 807
13 3.71 15 809

SFC 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
ASD 35 SFC 7.5 0.88 - 4 8.5 18.5 1,540 x 900 x 1,530 G 1¼ 67 700
ASD 40 SFC 7.5 1.05 - 4.64 8.5 22 1,540 x 900 x 1,530 G 1¼ 68 710
ASD 50 SFC 7.5 1.07 - 5.27 8.5 25 1,540 x 900 x 1,530 G 1¼ 68 755
10 1 - 4.58 13 757
13 0.93 - 3.82
ASD 60 SFC 7.5 1.26 - 6.17 8.5 30 1,540 x 900 x 1,530 G 1¼ 70 795
10 1 - 4.76 15 759
13 0.93 - 4.14

T-SFC 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 冷冻干燥机 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
ASD 35 T SFC 7.5 0.88 - 4 8.5 18.5 ABT 60 1,850 x 900 x 1,530 G 1¼ 67 795
ASD 40 T SFC 7.5 1.05 - 4.64 8.5 22 ABT 60 1,850 x 900 x 1,530 G 1¼ 68 805
ASD 50 T SFC 7.5 1.07 - 5.27 8.5 25 ABT 60 1,850 x 900 x 1,530 G 1¼ 68 850
10 1 - 4.58 13 852
13 0.93 - 3.82
ASD 60 T SFC 7.5 1.26 - 6.17 8.5 30 ABT 60 1,850 x 900 x 1,530 G 1¼ 70 890
10 1 - 4.76 15 854
13 0.93 - 4.14

附加冷冻式干燥机

型号 能耗 kW 压力露点 °C 制冷剂 全球变暖潜值 制冷剂用量 kg 制冷剂用量(CO2 当量) t 密封制冷回路
ABT 60 0.8 3 R-513A 631 0.75 0.5 -

技术规格 BSD

标准系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
BSD 65 7.5 5.65 8.5 30 1,590 x 1,030 x 1,700 G 1½ 69 970
10 4.52 12 940
13 3.76 15
BSD 75 7.5 7 8.5 37 1,590 x 1,030 x 1,700 G 1½ 70 985
10 5.6 12
13 4.43 15 955
BSD 83 7.5 8.16 8.5 45 1,590 x 1,030 x 1,700 G 1½ 71 1,060
10 6.85 12 1,015
13 5.47 15

T 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 冷冻干燥机 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
BSD 65 T 7.5 5.65 8.5 30 ABT 83 1,990 x 1,030 x 1,700 G 1½ 69 1,100
10 4.52 12 1,070
13 3.76 15
BSD 75 T 7.5 7 8.5 37 ABT 83 1,990 x 1,030 x 1,700 G 1½ 70 1,115
10 5.6 12
13 4.43 15 1,085
BSD 83 T 7.5 8.16 8.5 45 ABT 83 1,990 x 1,030 x 1,700 G 1½ 71 1,190
10 6.85 12 1,145
13 5.47 15

SFC 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
BSD 75 SFC 7.5 1.54 - 7.44 10 37 1,665 x 1,030 x 1,700 G 1½ 72 1,020
10 1.51 - 6.51
13 1.16 - 5.54 15 990

T-SFC 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 冷冻干燥机 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
BSD 75 T SFC 7.5 1.54 - 7.44 10 37 ABT 83 2,065 x 1,030 x 1,700 G 1½ 72 1,150
10 1.51 - 6.51
13 1.16 - 5.54 15 1,120

附加冷冻式干燥机

型号 能耗 kW 压力露点 °C 制冷剂 全球变暖潜值 制冷剂用量 kg 制冷剂用量(CO2 当量) t 密封制冷回路
ABT 83 0.9 3 R-513A 631 1.2 0.8 -

技术规格 CSD

标准系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
CSD 90 6 9.61 6 45 1,790 x 1,100 x 1,900 G 2 68 1,340
7.5 8.85 7.5 67
8.5 8.45 8.5
10 7.6 10
12 6.63 12
CSD 110 6 11.4 6 55 1,790 x 1,100 x 1,900 G 2 71 1,410
7.5 10.63 7.5 70
8.5 10.17 8.5 69
10 9.3 10
12 8.2 12
15 7.05 15
CSD 130 6 14.7 6 75 1,790 x 1,100 x 1,900 G 2 73 1,600
7.5 12.9 7.5 72
8.5 12 8.5 1,500
10 11.1 10 71
12 9.95 12 69
15 8.26 15

T 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 冷冻干燥机 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
CSD 90 T 6 9.61 6 45 ABT 105 2,210 x 1,100 x 1,900 G 2 68 1,540
7.5 8.85 7.5 67
8.5 8.45 8.5
10 7.6 10
12 6.63 12
CSD 110 T 6 11.4 6 55 ABT 105 2,210 x 1,100 x 1,900 G 2 71 1,610
7.5 10.63 7.5 70
8.5 10.17 8.5 69
10 9.3 10
12 8.2 12
15 7.05 15
CSD 130 T 6 14.7 6 75 ABT 125 2,210 x 1,100 x 1,900 G 2 73 1,800
7.5 12.9 7.5 72
8.5 12 8.5 1,700
10 11.1 10 71
12 9.95 12 69
15 8.26 15

SFC 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
CSD 90 SFC 8.5 1.93 - 8.18 8.5 45 1,840 x 1,100 x 1,900 G 2 71 1,370
12 1.73 - 6.62 12 68
CSD 110 SFC 8.5 2.27 - 9.9 8.5 55 1,840 x 1,100 x 1,900 G 2 70 1,390
12 1.86 - 8.25 12 69
15 1.53 - 7 15
CSD 130 SFC 8.5 2.86 - 12.15 8.5 75 1,840 x 1,100 x 1,900 G 2 73 1,420
12 2.26 - 10.47 12 72
15 1.83 - 9.04 15 70

T-SFC 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 冷冻干燥机 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
CSD 90 T SFC 8.5 1.93 - 8.18 8.5 45 ABT 105 2,260 x 1,100 x 1,900 G 2 71 1,570
12 1.73 - 6.62 12 68
CSD 110 T SFC 8.5 2.27 - 9.9 8.5 55 ABT 105 2,260 x 1,100 x 1,900 G 2 70 1,590
12 1.86 - 8.25 12 69
15 1.53 - 7 15
CSD 130 T SFC 8.5 2.86 - 12.15 8.5 75 ABT 125 2,260 x 1,100 x 1,900 G 2 73 1,620
12 2.26 - 10.47 12 72
15 1.83 - 9.04 15 70

附加冷冻式干燥机

型号 能耗 kW 压力露点 °C 制冷剂 全球变暖潜值 制冷剂用量 kg 制冷剂用量(CO2 当量) t 密封制冷回路
ABT 105 0.92 3 R-513A 631 1.45 0.9 -
ABT 125 1.3 3 R-513A 631 1.65 1 -

技术规格 CSDX

标准系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
CSDX 145 6 15.85 6 75 2,100 x 1,280 x 1,950 G 2½ 72 1,890
7.5 15.4 7.5
8.5 14.2 8.5
10 12.8 10 71
12 11.63 12 1,790
CSDX 175 6 19.5 6 90 2,100 x 1,280 x 1,950 G 2½ 76 2,030
7.5 18.1 7.5 75
8.5 16.7 8.5 72
10 15.5 10 74
12 13.85 12
15 12.1 15 1,930

T 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 冷冻干燥机 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
CSDX 145 T 6 15.85 6 75 ABT 200 2,520 x 1,280 x 1,950 G 2½ 72 2,170
7.5 15.4 7.5
8.5 14.2 8.5
10 12.8 10 71
12 11.63 12 2,070
CSDX 175 T 6 19.5 6 90 ABT 200 2,520 x 1,280 x 1,950 G 2½ 76 2,310
7.5 18.1 7.5 75
8.5 16.7 8.5 72
10 15.5 10 74
12 13.85 12
15 12.1 15 2,210

SFC 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
CSDX 145 SFC 8.5 3.5 - 13.73 8.5 75 2,100 x 1,280 x 1,950 G 2½ 72 1,800
CSDX 175 SFC 8.5 3.75 - 16.22 8.5 90 2,100 x 1,280 x 1,950 G 2½ 73 1,870
12 3.37 - 13.63 12 72
CSDX 200 SFC 8.5 3.24 - 19.8 10 110 2,150 x 1,280 x 1,950 G 2½ 75 2,100
10 3.57 - 18.6
12 3.92 - 17 15
15 4.38 - 15

T-SFC 系列

型号 工作压力 bar 流速整个系统处于工作压力下 m³/min 最大正压 bar 电机额定输出 kW 冷冻干燥机 尺寸
宽 x 深 x 高 mm
压缩空气接头 声压级 dB(A) 重量 kg
CSDX 145 T SFC 8.5 3.5 - 13.73 8.5 75 ABT 200 2,520 x 1,280 x 1,950 G 2½ 72 2,080
CSDX 175 T SFC 8.5 3.75 - 16.22 8.5 90 ABT 200 2,520 x 1,280 x 1,950 G 2½ 73 2,150
12 3.37 - 13.63 12 72
CSDX 200 T SFC 8.5 3.24 - 19.8 10 110 ABT 200 2,570 x 1,280 x 1,950 G 2½ 75 2,380
10 3.57 - 18.6
12 3.92 - 17 15
15 4.38 - 15

附加冷冻式干燥机

型号 能耗 kW 压力露点 °C 制冷剂 全球变暖潜值 制冷剂用量 kg 制冷剂用量(CO2 当量) t 密封制冷回路
ABT 165 1.38 3 R-513A 631 1.5 0.9 -
ABT 200 1.6 3 R-513A 631 1.1 0.69 -

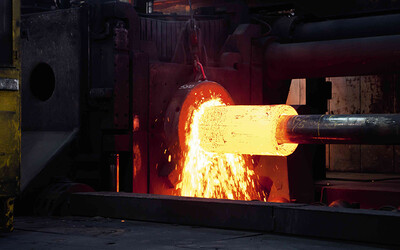

Vallourec
取得巨大成功!

压缩空气安全性

Kaeser 螺杆式空压机可确保在 Vallourec 可靠且节能地生产大量钢管(重量达数吨)。

参考项目:Vallourec
